LUYOR-3115紫外线灯在电路板异物检查的应用

LUYOR-3115紫外线灯在电路板异物检查的应用:

在精密设备中,灰尘或残留的焊剂等异物是引起设备接触**的主要原因,这种因素大大降低了设备的可靠性。而灰尘和焊剂对紫外线有很好的荧光反应,通过紫外线能够直接目视检查到线路板的异物。LUYOR-3115紫外线灯是美国路阳新推出的紫外LED台式紫外线灯,他能够非常方便的悬架在工作台上,悬臂任意角度旋转适合各种尺寸的线路板检查,强烈的长波紫外线输出,能够把非常微小的粉尘激发出强烈的荧光。LUYOR-3115紫外线灯输出为纯净的长波紫外线,没有短波和中波紫外线,**的保护了操作人员的**。LUYOR-3115紫外线灯即开即用,瞬间到达大紫外线输出,极大的方便了操作人员。

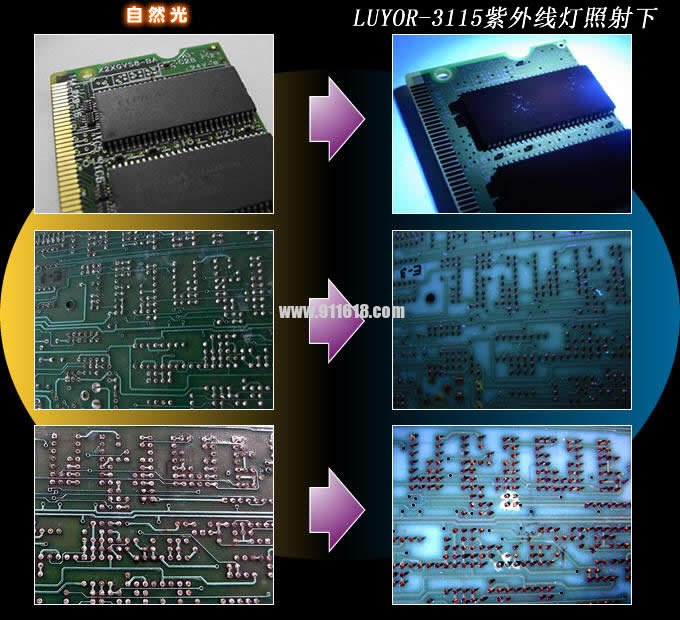

下面图片为LUYOR-3115紫外线灯应用图片:

组图片为芯片和线路板上的灰尘在自然光和LUYOR-3115紫外线灯照射下的效果。





**组图片为线路板上的灰尘在自然光和LUYOR-3115紫外线灯照射下的效果。
第三组图片为线路板上的残留的焊剂在自然光和LUYOR-3115紫外线灯照射下的效果。

美国路阳提供LUYOR-3115紫外线灯上门演示服务,免费咨询电话:4000240008


为什么要检查PCB残留的焊剂?
焊锡膏及松香使用后,本身会在线路板上残留下一些固态或粉状残留物,这些残留物在常态下不会产生短路,但在线路板进行耐压检测时,发现高压会通过残留物击穿线路板元气件或在低温高湿的环境运行储存时,这些残留物会吸收空气中的水份,使潮气会侵入到芯片的金属化层中,电路板表面会产生一个薄潮气层,该潮气层足以降低电路板表面的绝缘电阻,并使电路板造成腐蚀或生成金属枝晶。湿度越大,潮气层就越厚,腐蚀或枝晶生长就越快。当枝晶在线路上或焊区之间桥接时,就会造成短路.
