磁粉探伤用标准试片A1、A2、D、C、M1型详细使用说明

磁粉探伤用标准试片A1、A2、D、C、M1型详细使用说明:

主要用于检验磁粉检测设备、磁粉和磁悬液综合性能。了解被检工件表面有效磁场强度和方向、有效检测区以及磁化方法是否正确。

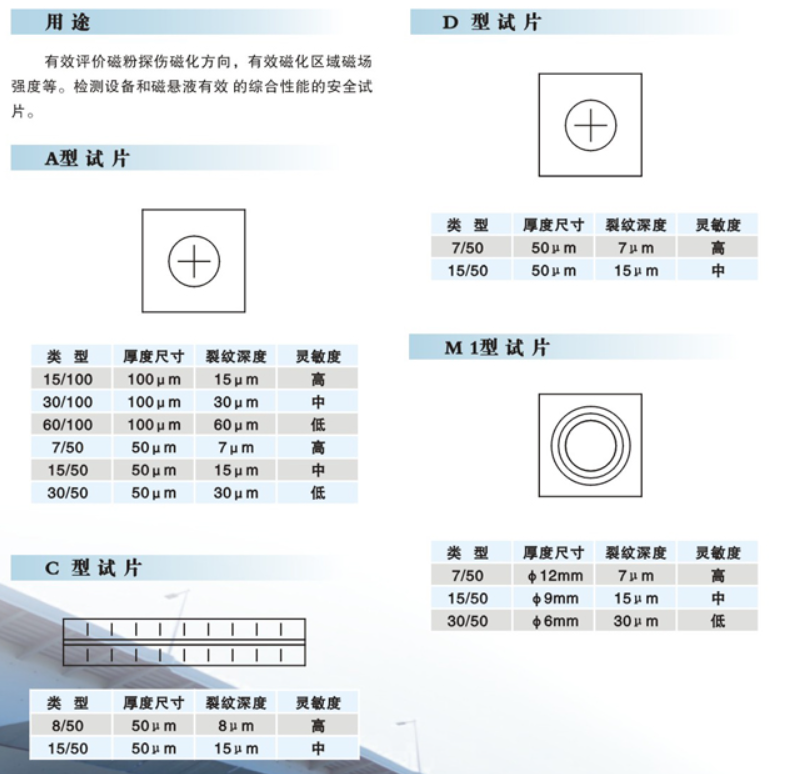

标准试片A1、A2、D、C、M1型规格中:
名称 A1型试片  /   A2型试片 D型 C型 M1
试片厚度 微米 100±10 50±5 50±5 50±5 50±5
试片长度 毫米 20±1 20±1 10±0.5 10±0.5 20±1
试片宽度 毫米 20±1 20±1 10±0.5 50±0.5 20±1
分割线间隔 毫米       5±0.5
圆形人工槽直径 毫米 高灵敏度 10±0.5 10±0.5 5±0.3   12
中灵敏度         9
低灵敏度         6
十字人工槽长度 毫米 高灵敏度 6±0.3 6±0.3 3±0.2
中灵敏度
低灵敏度
人工槽深度
微米
高灵敏度 15±2.0 7±1.0 7±1.0 8±1.0 7
中灵敏度 30±4.0 15±2.0 15±2.0 15±2.0 15
低灵敏度 60±8.0 30±4.0 30±4.0 30±4.0 30
人工槽宽度    微米 60—180
























 磁粉探伤标准试片使用方法:

      标准试片适用于连续磁化法,使用时应将试片无人工缺陷的面朝外,为使试片与被检面接触良好,可用透明胶带将其平整粘贴在被检面上,并注意胶带不能覆盖试片上的人工缺陷。

      磁粉检测时一般应选用A130/100型标准试片。当检测坡口狭小部位,由于尺寸关系可选择适合大小的试片检测;当用户需要或技术文件有规定时,可选用规定的试片检测。

标准试片在检测前用柔软纸或纱片将试片表面油擦去;检测后请防锈。

标准试片表面有锈蚀、褶折或磁特性发生改变时不得继续使用。

A1、A2试片外型规格一样。A1试片经过退火处理;A2试片未经过退火处理。

C型标准试片可剪成5个小试片分别使用。

磁粉探伤用标准试片A1、A2、D、C、M1型详细使用说明:
