露点与相对湿度的换算表

露点(Dew point),又称露点温度(Dew point temperature),在气象学中是指在固定气压之下,空气中所含的气态水达到饱和而凝结成液态水所需要降至的温度。在这温度时,凝结的水飘浮在空中称为雾、而沾在固体表面上时则称为露,因而得名露点。常见的用露点仪检测露点。

1.气象学中,气温愈低,饱和水汽压就愈小。所以对于含有一定量水汽的空气,在气压不变的情况下降低温度,使饱和水汽压降至与当时实际的水汽压相等时的温度,称为露点。形象地说,就是空气中的水蒸气变为露珠时候的温度叫露点。补充:当该温度低于零摄氏度时,又称为霜点。

2.在一个单相气体体系中,由于温度和压力的改变,系统中出现个液滴时的温度或压力。

3.在石油天然气工程中(见《油层物理》何更生著,P72),露点的定义如下:露点:在温度一定的情况下,开始从气相中分离出批液滴的压力,或在压力一定的情况下,开始从气相中分离出批液滴的温度。

4.化工中,将不饱和空气等湿冷却到饱和状态时的温度称为露点,相应的湿度称为饱和湿度。


相对湿度,指空气中水汽压与饱和水汽压的百分比。湿空气的优良湿度与相同温度下可能达到的大优良湿度之比。也可表示为湿空气中水蒸气分压力与相同温度下水的饱和压力之比。

相对湿度(Relative Humidity ,缩写RH)。
空气有吸收水分的特征,湿度的概念是空气中含有水蒸气的多少。它有三种表示方法:
含湿量,它表示湿空气中水蒸气质量(g)与干空气质量(kg)之比,单位是g/kg。
优良湿度,它表示每立方米的湿空气中含有的水蒸气的质量,单位是克/立方米(g/m³)。
相对湿度,表示空气中的优良湿度与同温度和气压下的饱和优良湿度的比值,得数是一个百分比。(也就是指某湿空气中所含水蒸气的质量与同温度和气压下饱和空气中所含水蒸气的质量之比,这个比值用百分数表示。例如,某机房平常所说的湿度为60%,即指相对湿度而言。)

相对湿度用RH表示。相对湿度的定义是单位体积空气内实际所含的水气密度(用d1 表示)和同温度下饱和水气密度(用d2 表示)的百分比,即RH(%)= d1/ d2 x 100%;另一种计算方法是:实际的空气水气压强(用p1 表示)和同温度下饱和水气压强(用p2表示)的百分比,即RH(%)= p1/ p2 x 100%。

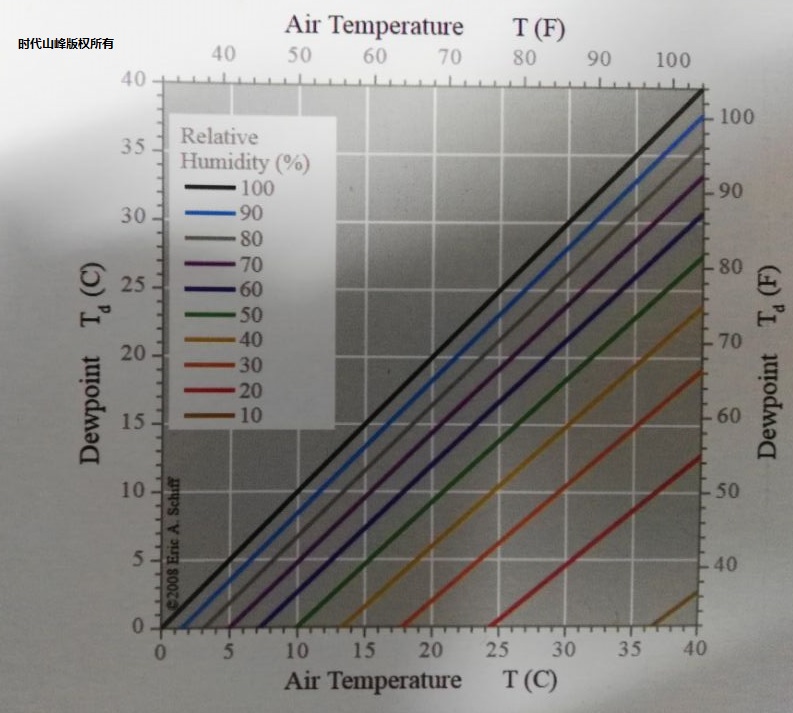

露点与相对湿度的换算表1

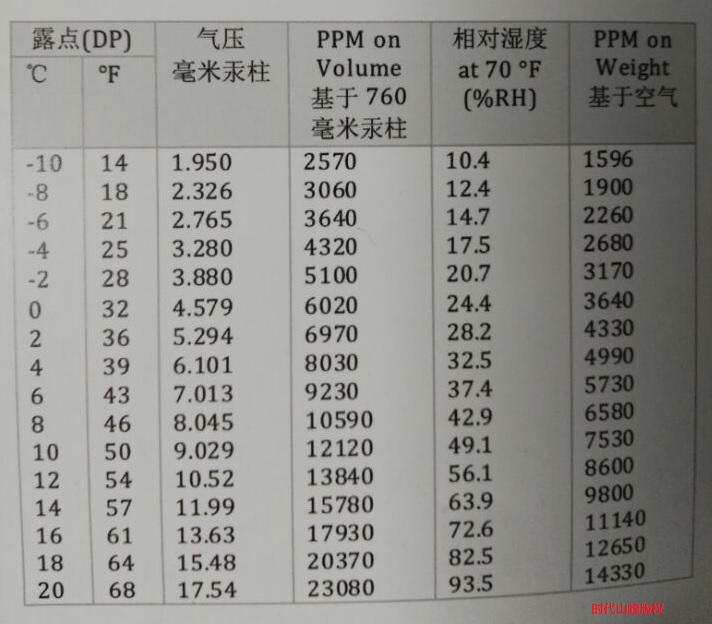

露点与相对湿度的换算表2


推荐一款满足国内校准规范的精密冷镜露点仪

推荐理由:

1、符合国家检定标准JJG499-2004 精密露点仪检定规程的要求!

2、高精度:≤0.1℃;重复性:£≤0.1℃。


便携式高精度冷镜露点仪

型号:FDL-DP65 商标:菲德勒





应用

FDL-DP65型高精度冷镜露点仪用于空气、干燥气、压缩气、天然气、液化气、绝缘气、制冷剂中的湿度检测;广泛应用于气象分析、电力开关、金属冶炼、石化过程、天然气处理、电子制造、纺织、医药、食品、航空航天等领域。采用冷镜露点仪测量具有准确度高、可靠性强、测量快速、无漂移等优点,因此国内外常用它作为湿度测量的标准仪器。符合国家检定标准JJG499-2004 精密露点仪检定规程的要求。

优势

l 基于冷镜露点原理,直接、准确的反应实际的湿度情况,无滞后。

l 四级半导体制冷,90℃制冷能力,测量范围宽。

l 高精度:≤0.1℃;重复性:£≤0.1℃。

l 灵敏度高、响应速度快、稳定性好。

l 露点℃、PPMV双单位显示。

l 彩色大屏幕液晶显示,全程曲线跟踪。

l 可视化显示凝霜进度,便于判断测试进程。

l 故障信息自动提示功能。

l 抗污染、抗干扰。

l 操作简单、携带方便。

l 溯源中国计量院证书

工作原理



FDL-DP65高精度冷镜露点仪是北京时代山峰科技有限公司根据国内外新技术发展趋势的需要而开发的新产品。它融合了信号检测技术、模糊控制及数据处理技术,选用了高性能、高集成度的进口器件,高度体现了数字技术的**性,提高了国内此类仪器的技术水平。

FDL-DP65高精度冷镜露点仪主要由四部分组成:光路系统、制冷系统、气路系统、电控系统。测量是基于冷镜原理,以保证直接和准确测量实际露点,避免了惯性和滞后造成的误差。系统十分稳定,无需重新校准。

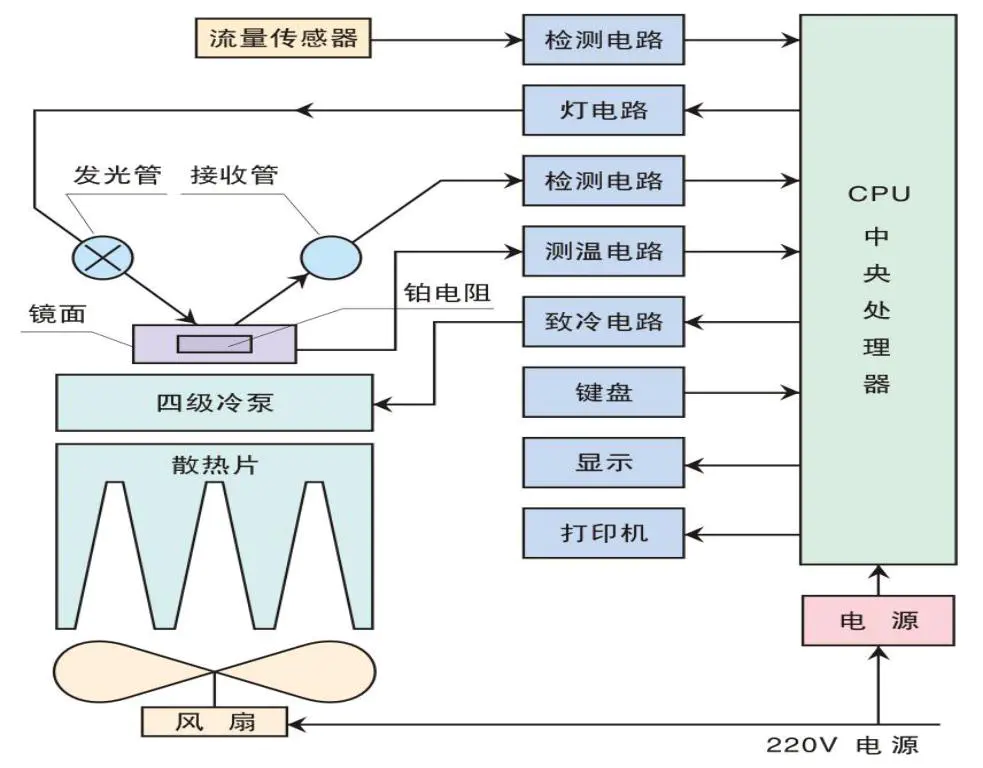

探头由冷泵和位于冷泵的冷面上的镜面组成,PT100温度传感器嵌在镜面里;四级冷泵产生的热量通过散热片和风扇散发掉。

由发光管和接收管构成的光学系统检测镜面结露状态,中央处理器CPU通过检测光信号强度来调节制冷电流,从而控制镜面上的结露状态。PT100温度传感器测量的温度信号通过CPU处理后进行显示。

智能控制

控制平台为32位单片机系统,采用**的模糊控制技术使本仪器比采用传统的控

制方法更加快速稳定。

仪器测量采用数字电路进行控制,采用**的测温装置,尽力排除电路本身的扰动带来的测量误差,保证仪器的稳定性和准确性。长期使用无漂移。

防过冷水技术

通过智能判断,确保冷镜面上形成霜层,避免过冷水现象造成的测量误差。减小了制冷降温过冲的幅度,扩大了对一些高沸点气体的露点测量范围。

智能报警

仪器能对异常情况下进行文字信息提示及声音报警:

① 体流量过小; ②气体流量过大; ③光能量偏低; ④测量结果未到达平衡报警。

显示

采用彩色液晶显示屏,实时显示数据和跟踪温度曲线,阳光下可清晰读数,并可提供友好的人机对话界面。

压力管路

仪器的压力密封探头安装在前面板上,使用帕尔帖冷泵制冷;整个测量气路都是由PTFE(聚四氟乙烯)和不锈钢管组成,耐腐蚀。内置流量传感器,可准确检测气体流量。仪器一般测量压力在1kPa~1MPa,气体取样由入口和出口间的压力差形成Z    *小压差需要1kPa。常负压状态下,末端可以加装采样泵。

技术参数



测量范围

露点:                -65℃~20℃  小于20℃环境温度

                  -55℃~20℃  小于25℃环境温度

以上参数为在一个标准大气压下的测量值

进气口压力:         (0.1~0.6)MPa

气体流量:           (20~30)L/h



精度

露点精度:            ±0.1℃(露点>-50℃)

                  ±0.2℃(露点≤-50℃)



标准特性

制冷元件:            五级

温度传感器:          PRT(Pt-100)

重 现 率:            ±0.1℃

分 辨 率:            露点0.1℃

气路接口:            快速连接头

工作电源:            AC 220V±10%,50±1Hz   可选锂电池供电

环境温度:            -20℃~+50℃

环境湿度:            ≤90%RH

功    耗:            50W





重量及尺寸

外形尺寸:            320(W)×85(H)×310(D)mm

仪器重量:            约5.7kg



订购指导

基本配置:

1. 主机

2. 取样管2m或5m   PTFE

3. 快速接头

4. 控制阀

5. 运输箱

已授权发明砖利:

1 . 砖利号:ZL201510995623.1《一种新型的精密冷镜露点仪及其气路集成模块》

已授权实用新型砖利:

1. 砖利号:ZL201521103045.8 《一种用于冷镜露点仪的辅助加湿装置》

2. 砖利号:ZL201521100559.8 《一种新型的精密冷镜露点仪及其气路集成模块》

3. 砖利号:ZL201521095466.0 《超低湿冷镜露点仪及其制冷装置》

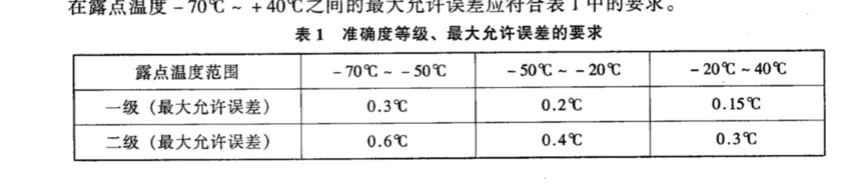

符合计量院鉴定标准:

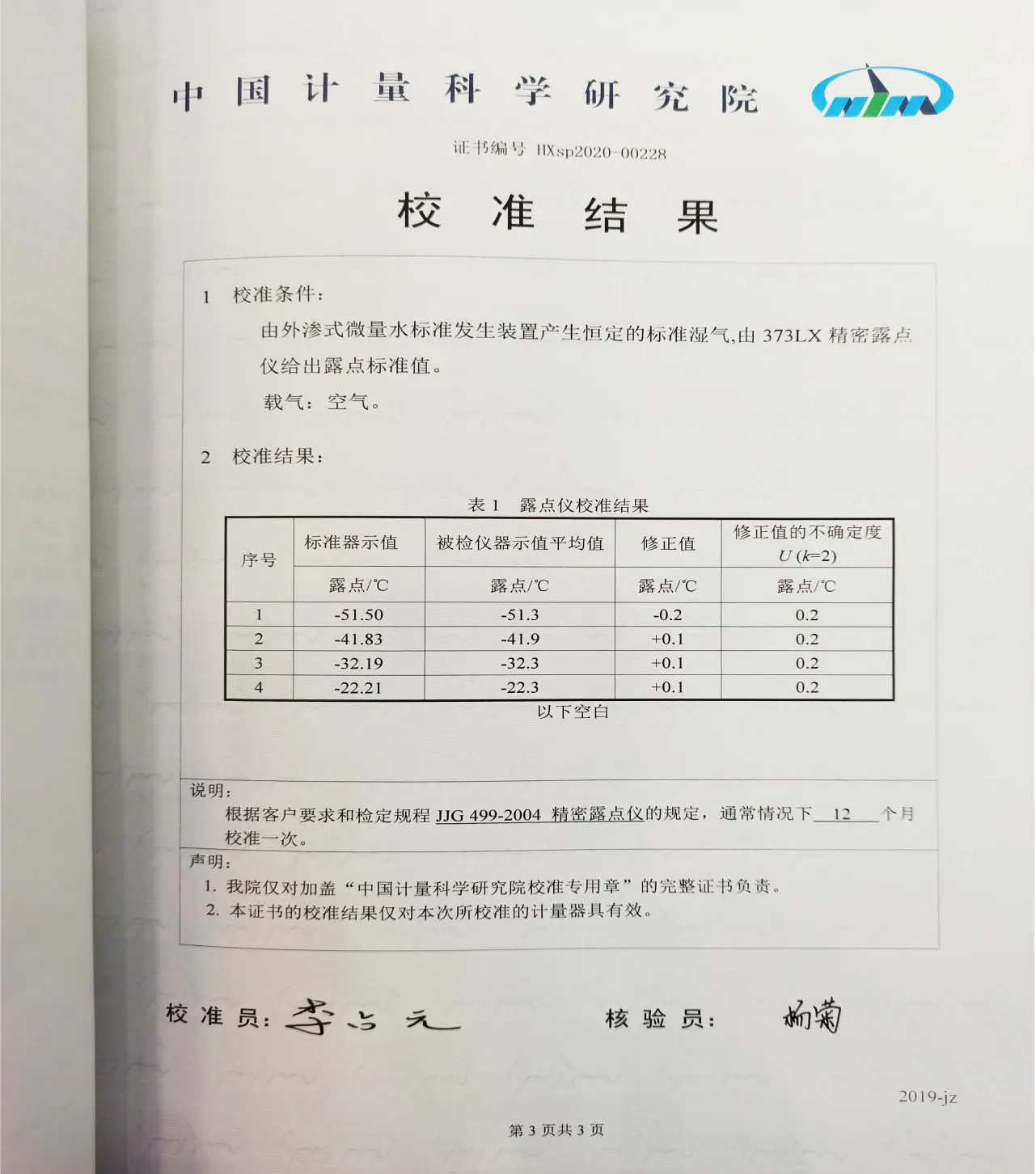

校准结果:
