产品名称: 粗糙度仪
产品型号: SF200
产品展商: 其它品牌
产品文档: 无相关文档


简单介绍
高性能粗糙度仪可测量多种机加工零件的表面粗糙度:平面、曲面、小孔、沟槽等不规则表面。高性能粗糙度仪测量参数:Ra、Rz、Ry、Rq、Rp、Rm、Rt、R3z、Rmax、RSk、RS、RSm、tp;范围:Ra:0.005μm~16μm;  范围:Rz、 R3z、 Ry、Rt、Rp、Rmax、:0.02μm~160μm;RSm、RS:1mm,tp:1~100 (%Ry)。

粗糙度仪

的详细介绍

高性能粗糙度仪

测量原理:当测量工件表面粗糙度时,将传感器放在工件被测表面上,由仪器内部的驱动机构带动传感器沿被测表面做等速滑行,传感器通过内置的锐利触针感受被测表面的粗糙度,此时工件被测表面的粗糙度引起触针产生位移,该位移使传感器电感线圈的电感量发生变化,从而在相敏整流器的输出端产生与被测表面粗糙度成比例 模拟信号,该信号经过放大及电平转换之后进入数据采集系统,ARM芯片将采集的数据进行数字滤波和参数计算,测量结果在液晶屏上显示,并可在打印机上输出,亦可与PC机进行通讯。

仪器特点

粗糙度仪在外观上实现时尚感与工业感的结合

使用ARM进行控制和数据处理,速度快,功耗低

大量程,多参数粗糙度仪

可选的蓝牙打印功能

可选的上位机软件,具有上乘的数据库功能


主要技术参数

   传感器

                             传感器性能指标

项目

描述

检测原理

电感式

测量范围

160um

针尖半径

5um

针尖材料

金刚石

触针测力

4Mn(0.4gf)

触针角度

90°

导头纵向半径

45mm

主机参数:

项目

描述

大驱动行程

17.5mm/0.7inch

示值误差

不大于±10%

示值重复性

不大于6%

测量轮廓

粗糙度

测量参数

Ra(0.005um~16um),Rz(0.02um~160um)

Rq,Rt,Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr

滤波器

RC,PC-RC,Gauss,D-P

取样长度I

0.25mm,0.8mm,2.5mm

评定长度L

(1-5)I

数据存储能力

2M+2G原始数据

外部输入/输出接口

USB2.0

电源

内置锂离子充电电池,支持USB充电

外形尺寸

140mm*55mm*47mm

整机重量

400g


主要功能参数

  大量程,多参数;符合ISO(国际),DIN(德国),ANSI(美国),JIS(日本)标准

  Ra,Rz,Rq,Rt,Rp,Rv,R3z,RzJIS,Rsk,Rku,Rsm,Rmr;

  128*64FSTN点阵显示器,数字/图形显示;高亮无视角;

  显示信息丰富、直观、可显示全部参数及图形;

  兼容ISO、DIN、ANSI、JIS、多个标准;

  内置锂离子充电电池及充电控制电路,容量高、无记忆效应;

  有剩余电量指示图标,提示用户及时充电;

  可显示充电过程指示,操作者可随时了解充电程度;

  连续工作时间大于10小时;

  大容量数据存储,可存储100组原始数据及波形;

  实时时钟设置及显示,方便数据记录及存储;

  具有自动休眠、自动关机等节电功能;

  可靠防电机走死电路及软件设计;

  显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息;

  经过专业的工业设计,外壳坚固、小巧灵便、可靠性高;

  可连接电脑和打印机;

  可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件;
  高性能粗糙度仪


其它可选附件:

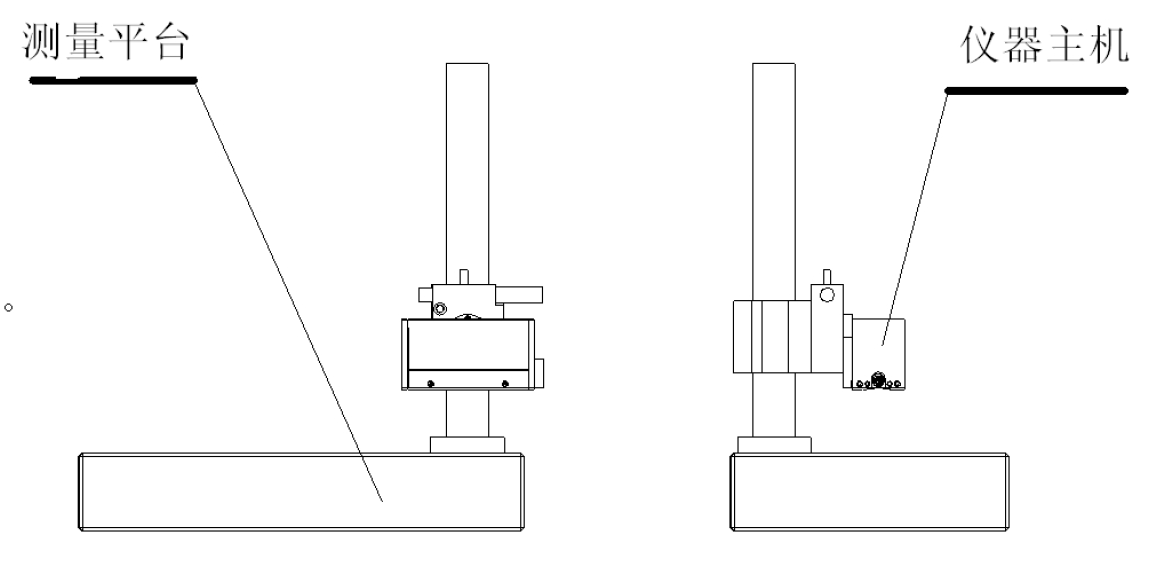

1、SF200高性能粗糙度仪 ---配套--- AT620测量平台----可以变化成台式粗糙度仪

2、粗糙度仪传感器主要技术参数



 ST100标准传感器;(可测量平面、圆轴;测量孔内表面时,孔直径大于5mm,深22mm,直径大于10mm时,深66mm)  ;

ST110曲面传感器;(可测量曲率半径大于3mm的凸凹面工件的表面,配合TA620平台使用) ;

ST120小孔传感器;(可测量平面、圆轴;测量孔内表面时,孔直径大于2mm,深9mm,直径大于10mm时,深66mm)  ;

ST131深槽传感器 ;(可测量平面、圆轴;可测量槽宽大于3mm,槽深小于10mm,或高度小于10mm的台阶的表面粗糙度)  ;

ST130沟槽传感器;(可测量平面、圆轴;可测量槽宽大于2mm,槽深小于3mm,或高度小于3mm的台阶的表面粗糙度) ;

AT620测量平台 AT610测量平台  AT630微调平台     AT631微调平台
AT220s打印机 AT210打印机     磁性表座连接轴 PC软件(DataViewforAT200)  延长杆     侧向转接杆   连接体部件




undefined

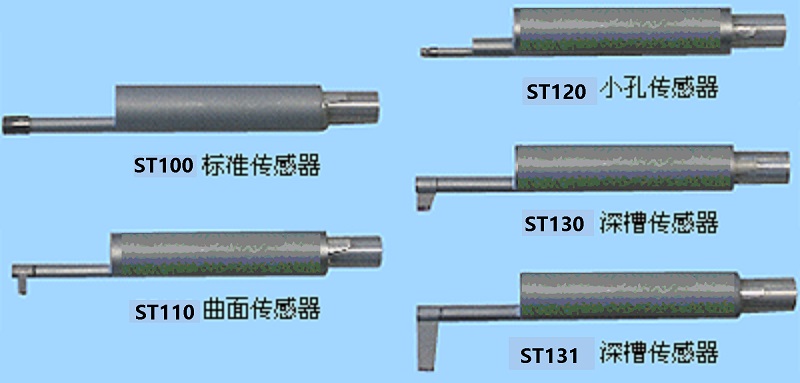

     测量平台图片           传感器图片




传感器参数:

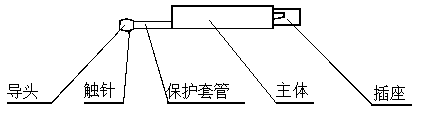

标准传感器

undefined
使用标准传感器,可测量平面、圆柱表面粗糙度,测量孔内表面时,孔径*小为5mm,深度*大为22mm



曲面传感器

undefined

使用曲面传感器,可测量曲率半径大于3mm 的凹凸曲面工件的表面粗糙度,也可测量适合的平面、柱面,配合测量平台使用。



小孔传感器

undefined
使用小孔传感器,可测量孔径大于2mm 的孔内表面粗糙度,*大深度为9mm,也可测量平面、柱面。



沟槽传感器

undefinedundefined
使用沟槽传感器,可测量槽宽大于2 ㎜,槽深小于3 ㎜的沟槽;或者高度小于3 ㎜的台阶的表面粗糙度,也可测量平面、柱面,配合测量平台使用。



深槽传感器

undefinedundefined
使用深槽传感器,可测量槽宽大于3 ㎜,槽深小于10 ㎜的沟槽;或者高度小于10 ㎜的台阶的表面粗糙度,也可测量平面、柱面,配合测量平台使用。






标准配置:主机,标准传感器ST100, 校准板,标准样块,充电器,手提箱,使用说明书

合格证,保修卡。
