高精度多功能超声测厚仪概述：
测量原理 高精度多功能超声测厚仪

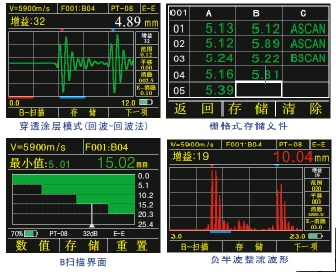

：采用脉冲—回波法原理的普通超声波测厚仪需要满足以下两个条件才能成功测量： 1 .底面回波要高于闸门（ 闸门电平高度是固定的不可调节）。 2 .底面回波前没有其它杂波高于闸门（否则测出的将是产生杂波处的厚度）。有时许多情况无法满足上述要求， 例如近表面高度腐蚀、粗晶材料（ 如铸铁、复合材料、玻璃钢、花岗岩） 、铝材料、小直径管、超薄板、超厚板、表面粗糙、材料内部的不均匀、内含缺陷、叠片结构等等， 普通超声波测厚仪将无能为力。 TT390系列可轻松解决上述问题： 1 .可以通过调整增益和闸门高度， 使底面回波高于闸门。 2 .可以通过消隐功能使底面回波前的其它杂波无效。以前的棘手难题迎刃而解。 主要功能 实时彩色A-扫描(Live Color A-Scan) 用户在屏幕上能直接看到彩色超声信号波型（或A扫描），这对于需要验证厚度读数是否正确的场合是至关重要的。许多情况会引发错误的厚度读数甚至无读数，根据波形能轻松找到问题所在，然后根据波形仅需对增益（GAIN）、消隐(BLANKING)、闸门(GATE)这三个参数做适当调整，就可得到正确的厚度读数。 波形的用处：根据波形验证厚度读数，根据波形找到问题所在，根据波形寻求解决之道，根据波形调整参数解决问题。 实时彩色B-扫描(Live ColorB-Scan) TT390系列测厚仪带实时B扫描功能。显示沿着探头移动轨迹的剖面图，用于观察被测工件的底面轮廓。并自动捕获一幅B扫描图像上的小值，由红色三角指示出小值的位置。通过移动指针还可查看B扫描图像上任一点的厚度值。 更大的存储器、更方便的存储功能 TT390DL可存储100000个厚度值，是同档产品的20至200倍； 采用栅格式存储文件，一屏可显示15个厚度值，并同时显示其在栅格中的位置，便于用户浏览所存的厚度数据； 可存储1000幅A或B扫描波形，波形和厚度值可在同一文件中混存； USB 2.0 全速(Full Speed)接口，功能强大的DataView数据统计及管理软件。
高精度多功能超声测厚仪

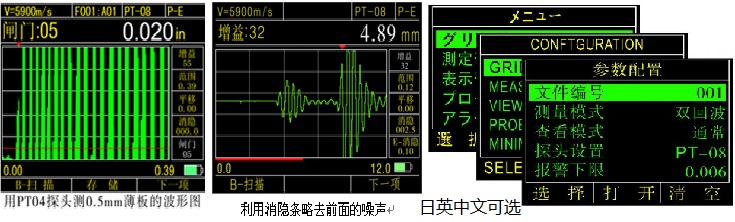

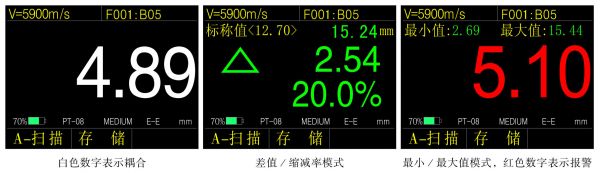

整流方式 可选择射频、正半波、负半波、全波四种整流方式。 射频：描绘了完整的回波波形； 正半波：指去掉回波的负半波只显示正半波； 负半波：指去掉回波的正半波而将负半波翻转显示为正； 全波： 指回波的正半波和翻转为正的负半波均显示。 具有穿透涂层功能，不再需要费时费力的去除涂层工作了 TT390D/DL同样具备了这一广受好评的功能。该功能是通过测量基材的两个连续底面回波实现的，可穿透10mm涂层测量厚度。该模式下还具有更多的优势： 1、免零点校准； 2、高稳定性，测量值不受探头压力、耦合层厚度和工件表面灰尘污渍的影响； 3、零漂移。 增益调整(GAIN) 调整仪器对回波信号的放大倍数，允许以ldB 为单位手动增加或减少。这个功能对声衰减材料（比如金属铸件）的测量是非常有效的。 消隐功能(BLANKING) 使红色消隐条范围内的波形无效，可以略去影响测量的 有害杂波，比如因材料表面粗糙或内部不均匀引起的噪声。 闸门高度可调(GATE) 只有回波高于闸门时，仪器才认为接收到了回波，才会有测量值。可见闸门高度可调的重要性，尤其是在应对低回波信号的应用中更是如此（比如超薄板、超厚板的测量）。 红色箭头 A-扫描模式有一个红色箭头指示测量点，厚度读数就是该点的横坐标。它可帮助判断厚度读数是否正确，正确测量时，红箭头应该指向底面回波前沿。 范围(RANGE) 调整显示在屏幕上的波形范围，视觉上波形被压缩或展开。如果没有正确的设置显示范围，回波波形可能出了显示区域而看不到，但仍能正确地显示测量值。 平移(DELAY) 调整显示在屏幕上的波形的起始位置，视觉上波形被水平移动。如果没有正确的设置平移，回波波形可能出了显示区域而看不到，但仍能正确地显示测量值。范围和平移功能可将波形的任何一部分放大显示在屏幕上。 更多实用的功能 差值/缩减率：差值模式显示实测厚度与预设厚度之间的差值变化。缩减率是计算并显示材料变薄以后厚度缩减的百分比，典型应用时因弯曲而变薄的金属材料进行测量。 大/小值捕获：屏幕上同时显示当前厚度值、小值和大厚度值。 报警模式：报警时动态改变厚度读数颜色。 更新率4Hz、8Hz、16Hz可调：普通的应用可选择4Hz，当需要快速扫查，比如高温测量时可选更高的更新率。 多种语言界面可选：中文、英文、日文等。
示值误差:
±0.05mm (10mm以下) ±(0.5% H +0.01) (10mm以上)注：H为被测物厚度 TT390/TT390D/TT390DL高精度多功能超声测厚仪区别：
工作原理 使用双晶探头的超声波脉冲/回波法 和回波/回波 测量范围 0.5至508毫米（0.02至20英寸） 取决于所用探头、材料、表面状况和温度 单位和显示分辨率 毫米-0.01，0.1 英寸-0.001，0.01 显示模式 厚度值模式 A-扫描波形模式 B-扫描波图像模式 小/大值捕获模式 差值/减薄率模式 V路径修正 自动V声程修正，补偿双晶探头的非线性度 示值误差 ±0.05mm (25mm以下) ±0.2% H (100mm以下) ±0.5% H (100mm以上) 注：H为被测物厚度 重复性 ±0.05mm 显示屏 320×240点阵，2.4寸真彩屏 测量速率 4Hz，8Hz，16Hz可调

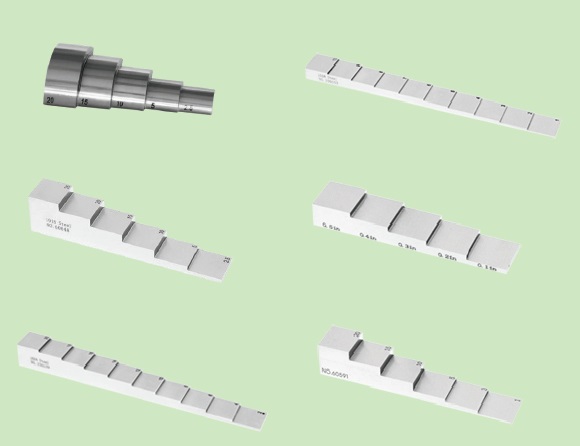

标准模式：0.5至508毫米(0.025至20.00英寸） 取决于所用探头、被测材料及表面情况 涂层模式： 0.5-40mm ( TC510探头) 声速范围 500～9999m/s，0.0197～0.3937in/us 工作语言 中文、英文、日语（可选） 电源 两节1.5V AA电池 操作时间 两节1.5V AA电池，使用时间大于36小时 自动关机 5分钟，10分钟，20分钟无操作后自动关机或手动关机 工作温度 -10℃～+50℃，有特殊要求可达-20℃ 尺寸 153mm×76mm×37mm (H×W×D) 重量 含电池280g 标准配置 测厚仪主机 标配探头 仪器箱 两节1.5V碱性电池 耦合剂 操作手册 附件 多种可供选择的探头； 阶梯试块； 耦合剂及高温耦合剂
容量
400个文件，10万个厚度值，1000幅A或B扫描波形
文件结构
栅格文件
行数×列数
21×12
通讯接口
USB2.0全速（Full Speed）接口
通讯软件
DataView软件
标准配置： 主机（含护套） 1台 标准探头 1个 仪器箱 1个 耦合剂 1瓶 操作手册 1本 1.5AA碱性电池 2节
主机（含护套）
1台
标准探头
1个
仪器箱
耦合剂
1瓶
操作手册
1本
1.5AA碱性电池
2节
其他选购件：
号
PT08
TC510
PT12
PT06
PT04
ZT12
GT12
类型
TT390标准
TT390D/DL标配
标配
小径管
指尖
粗晶（铸铁）
高温
频率
5MHz
7.5MHz
10MHz
2MHz
接触直径
11mm
13.5mm
8mm
6mm
17mm
15mm
测量范围
0.85～100.0mm
1.2～200.0mm
1.0～200.0mm
0.8～30.0mm
0.5～12.0mm
4.0～508.0mm
4.0～80.0mm
允许温度
-10～70℃
-20～300℃
购买方式：1，公司做合同汇款发货。2，北京工厂直接带款提货。 3，阿里巴巴交易：http://detail.1688.com/offer/38410889645.html?asker=ATC 4，京东：http://item.jd.com/1227369076.html
