产品名称: 覆层测厚仪
产品型号: TT260
产品展商: 其它品牌
产品文档:
 TT260P涂层测厚仪


简单介绍
TT260覆层测厚仪是一种便携式测量仪,它能快速、无损伤、精密地进行涂、镀层厚度的测量。 TT260覆层测厚仪配F测头可以测量磁性金属基体(如钢、铁、合金等)上非磁性覆层厚度(如锌、铝、铬、铜、塑料、沥青、橡胶、油漆以及非磁性涂料等) TT260覆层测厚仪配N测头可以测量非磁性金属基体(如铜、铝、锌、锡等)上非导电覆层厚度(如:塑料、橡胶、油漆、阳极氧化膜以及非导电涂料等等)

覆层测厚仪

的详细介绍

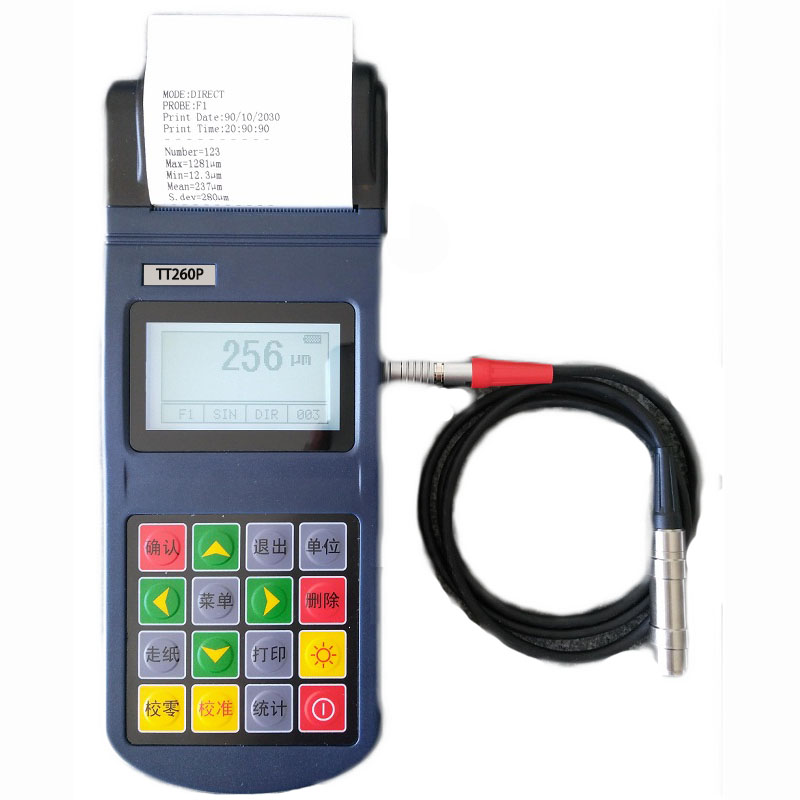

TT260覆层测厚仪







本仪器是一种便携式测量仪,它能快速、无损伤、精密地进行涂、镀层厚度的测量。既可用于实验室,也可用于工程现场。通过使用不同的测头,还可满足多种测量的需要。本仪器能广泛地应用在制造业、金属加工业、化工业、商检等检测领域。是材料保护专业的仪器。

功能特点:TT260覆层测厚仪

l 采用了磁性和涡流两种测厚方法,即可测量磁性金属基体上非磁性覆盖层的厚度

l 又可测量非磁性金属基体上非导电覆盖层的厚度;

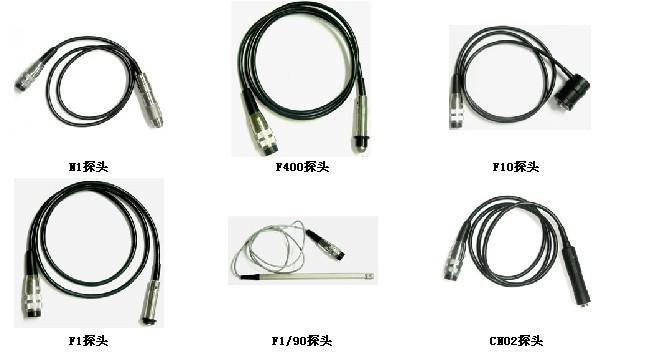

l 可使用种测头(F400F1F1/90°、F10CN02N1)

l 具有两种测量方式:连续测量方式(CONTINUE)和单次测量方式(SINGLE);

l 具有两种工作方式:直接方式(DIRECT)和成组方式(A-B)

l 设有五个统计量:平均值(MEAN)、大值(MAX)、小值(MIN)、测试次数(NO.)、标准偏差(SDEV);

l 可采用两种方法对仪器进行校准,并可用基本校准法对测头的系统误差进行修正;

l 具有存贮并浏览功能:可存贮768 个测量值且可按相应文件夹浏览;

l 具有删除功能:对测量中出现的单个可疑数据进行删除,也可删除存贮区内的所有数据,以便进行新的测量;

l 可设置限界:对限界外的测量值能自动报警;并可用直方图对一批测量值进行分析;

l 具有打印功能:可打印测量值、统计值、限界;

l 具有与PC 机通讯的功能:可将测量值、统计值传输至PC 机,以便对数据进行进一步处理;

l 具有电源欠压指示功能;

l 操作过程有蜂鸣声提示;

l 具有错误提示功能,通过屏显或蜂鸣声进行错误提示;

l 设有两种关机方式:手动关机方式和自动关机方式。



规格参数:TT260覆层测厚仪

测头型号
F400
F1
F1/90°
F5
F10
工作原理
磁    感    应
测量范围(um)
0~400
0~1250
0~5000
0~10000
低限分辨力(um)
0.1
0.1
1
10
示值
误差
一点校准(um)
±(3%H+1)
±(3%H+5)
±(3%H+10)
二点校准(um)
±((1~3)%H+0.7)
±((1~3)%H+1)
±((1~3)%H+5)
±((1~3)%H+10)
小曲率半径(mm)
1
1.5
平直
5
10
小面积的直径(mm)
F3
F7
F7
F20
F40
基体临界厚度(mm)
0.2
0.5
0.5
1
2


测头型号
N400
N1
N1/90°
CN02
N10
工作原理
涡    流


 ( 铜上镀铬  0~40um)
测量范围(um)





0~400
0~1250

10~200
0~10000
低限分辨力(um)
0.1
0.1
1
10
误差
一点校准(um)
±(3%H+0.7)
±(3%H+1.5)
±(3%H+1)
±(3%H+25)
二点校准(um)
±[(1~3%H+0.7)
±[(1~3)%H+1.5]
___
±((1~3)%H+25)
小曲率半径(mm)
1.5
3
平直
仅为平直
25
小面积的直径(mm)
F4
F5
F5
F7
F50
基体临界厚度(mm)
0.3
0.3
0.3
无限制
5mm铝箔


注:H——标称值
_TT260覆层测厚仪
附表2                    测头选用参考表

                                  覆盖层
 基体

有机材料等非磁性覆盖层(如:漆料、涂漆、珐琅、搪瓷、
塑料和阳极化处理等)
覆盖层厚度不超过100um
覆盖层厚度超过100um

如铁、钢等磁性金属
(平面测量时)被测面积的直径大于30mm
F400型测头  0~400um
F1型测头    0~1250um
F1型测头    0~1250um
F5型测头    0~5mm
F10型测头   0~10mm
被测面积的直径
小于30mm
F400型测头  0~400um
F1型测头    0~1250um
F400型测头  0~400um
如铜  、铝 、黄铜 、锌 、 锡 等 有色金属
被测面积的直径
大于10mm
N400型测头  0~400um

N400型测头  0~400um
N10型测头   0~10mm
被测面积的直径
小于10mm
N400型测头  0~400um
N1型测头    0~1250um
N400型测头  0~400um
 测头选用参考表(续表)
                                    覆盖层

基体

非磁性的有色金属覆盖层(如:铬、锌、铝、铜、锡、银等)
覆盖层厚度不超过100um
覆盖层厚度超过100um

如 铁、钢等磁性金属
(平面测量时)被测面积的直径大于30mm
F400型测头  0~400um
F400型测头  0~400um
F1型测头    0~1250um
F5型测头    0~5mm
F10型测头   0~10mm
被测面积的直径
小于30mm
F400型测头  0~400um
F1型测头    0~1250um
F400型测头  0~400µm
F1型测头    0~1250um
如铜 、铝 、黄铜 、锌 、 锡 等 有色金属
被测面积的直径
大于10mm
仅用于铜上镀铬
N400型测头  0~40um
       --------

       --------
       --------
塑料、印刷线路非金属基体
被测面积大于7mm
CN200型测头10~200um
CN200型测头10~200um



标准配置::(特殊探头的选配请参照:选配探头参数)TT260P型涂层测厚仪
TT260主机   1台
F1或N1测头    1支
校准标准片    1套

充电器      1个
手提密码箱     1个

合格证,保修卡,说明书等文字资料1份

可选配件:

通讯电缆;软件 ;其它测量用途的探头
