产品[

涂镀层测厚仪

]资料
如果您对该产品感兴趣的话,可以
产品名称: 涂镀层测厚仪
产品型号: PCE-CT110-ICA
产品展商: 德国PCE
产品文档: 无相关文档


简单介绍
用于黑色金属和青色金属测量,PCE-CT 110涂镀层测 仪是通过**技术提 升测 精准性,它能快速、无损伤 精密地进行涂 镀层厚度的测 。既可用于实验室, 涂镀层测厚仪也可用于工程现场 通过使用不同的测头,涂镀层测厚仪还可满足多种测 的需要 PCE CT 110能广泛地应用在制造业 金属加工业、化工业检等检测领域。是材料保护专业必备的仪器。

涂镀层测厚仪

的详细介绍



本仪器是一种便携式测量仪,它能快速、无损伤、精密地进行涂、镀层厚度的测量。既可用于实验室,也可用于工程现场。通过使用不同的测头,还可满足多种测量的需要。本仪器能广泛地应用在制造业、金属加工业、化工业、商检等检测领域。是材料保护专业必备的仪器。
本仪器符合以下标准:
GB/T 4956─1985 磁性金属基体上非磁性覆盖层厚度测量磁性方法
GB/T 4957─1985 非磁性金属基体上非导电覆盖层厚度测量涡流方法
JB/T 8393─1996 磁性和涡流式覆层厚度测量仪
JJG 889─95 《磁阻法测厚仪》
JJG 818─93 《电涡流式测厚仪》
特点:
采用了磁性和涡流两种测厚方法,即可测量磁性金属基体上磁性覆盖层的厚度又可测量非磁性金属基体上非导电覆盖层的厚度;
可使用 8 种测头(F400、F1、F1/90°、F10、F3、N400、N1、N3);
具有两种测量方式:连续测量方式(CONTINUE)和单次测量方式(SINGLE);
具有两种工作方式:直接方式(DIRECT)和成组方式(A-B);
设有五个统计量:平均值(MEAN)、*大值(MAX)、*小值(MIN)、测试次数(NO.)、标准偏差(S.DEV);
可采用两种方法对仪器进行校准,并可用基本校准法对测头的系统误差进行修正;
具有存贮功能:可存贮 768 个测量值;
具有测量数据浏览功能:可浏览所有测量数据、统计数据,并进行测量数据的
具有删除功能:对测量中出现的单个可疑数据进行删除,也可删除存贮区内的所有数据,以便进行新的测量;
可设置限界:对限界外的测量值能自动报警;并可用直方图对一批测量值进行分析;
具有与 PC 机通讯的功能:可将测量值、统计值传输至 PC 机,以便对数据进行进一步处理;
具有蓝牙通讯功能:可连接蓝牙打印机,手机或 PC;
具有电源欠压指示功能;
操作过程有蜂鸣声提示;
具有错误提示功能,通过屏显或蜂鸣声进行错误提示;
设有两种关机方式:手动关机方式和自动关机方式;

原理简介

F探头磁性法测量导磁性金属基体(如钢、铁、合金钢、硬磁性钢等,但不包括奥氏体钢和软磁性钢等)上非磁性涂镀层(如油漆、陶瓷、橡胶、铝、铬、铜、锡等)的厚度。

N探头涡流法测量非磁性金属基体(如铜、铝、锌、锡、奥氏体非磁性不锈钢等)上非导电覆盖层的厚度(如:橡胶、油漆、塑料、阳极氧化膜等)。

磁性法基本工作原理

磁性法:当测头接触铁磁基体(或其他磁性金属)时形成一闭合磁路,由于涂镀层的存在,穿过线圈的磁通量与涂镀层厚度的变化会导致磁路磁阻发生变化,通过测量其变化便可通过计算导出涂镀层的厚度。

涡流法基本工作原理

涡流法:当测头靠近金属基体时,由于高频交变电流在线圈中产 生了电磁场,金属基体会形成电涡流并对线圈产生反馈,随后通过测量反馈量的大小可推导出相对应的厚度值。

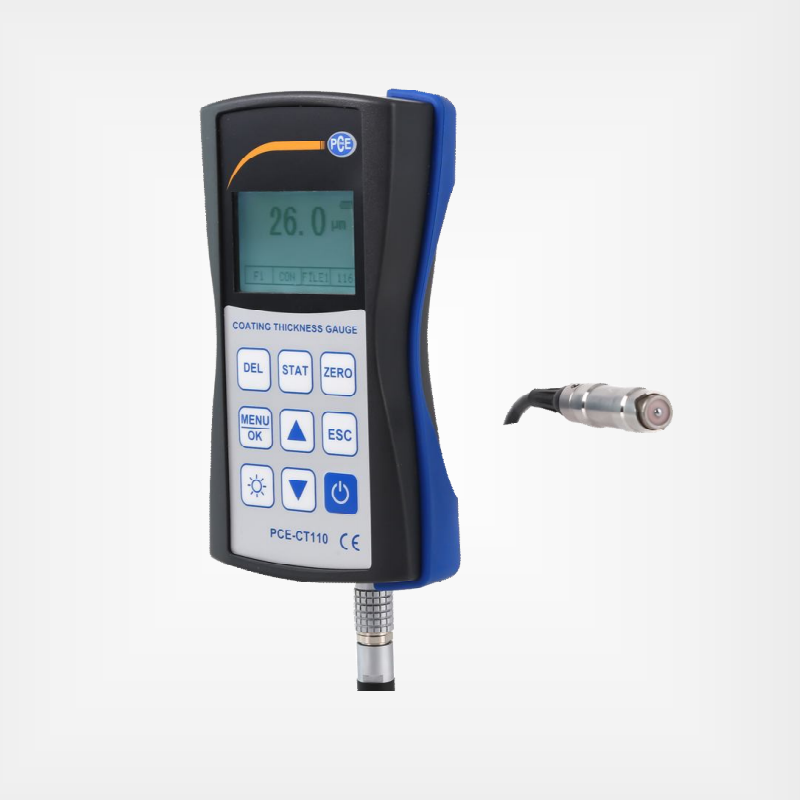

涂镀层测厚仪 PCE-CT 110

用于黑色金属和磁性金属上涂镀层的测量。

PCE-CT 110涂镀层测仪是通过技术性,它能、无损伤 地进行涂 镀层厚度的测 。既可用于实验室,也可用于工程现场 通过使用不同的测头,还可满足多种测 的需要 PCE CT 110能广泛地应用在制造业 金属加工业、化工业 商检等检测领域。是材料保护的仪器解决了困扰大家许久的温度漂移问题,当被测物与环境温度偏差较大时,实测值与真实值差异大的难题.

探头具有优良的测值重复性。
功耗 正常工作电流小于3mA,可连续工作500小时以上;
突破性解决了温度变化对测 结果的影响(解决了温漂问题)测量: 速度快 即使在统计状态也可测 并适时统计,延时,采用了磁性和涡流两种测厚万法,既可测 磁性金属基体上非磁性 盖层的厚度.


涂镀层测厚仪 PCE-CT 110用于黑色金属和青色金属测量

undefined

PCE-CT 110涂镀层测 仪是通过**技术提升测 精准性,它能快速、无损伤 精密地进行涂 镀层厚度的测 。既可用于实验室,也可用于工程现场 通过使用不同的测头,还可满足多种测 的需要 PCE CT 110能广泛地应用在制造业 金属加工业、化工业 商检等检测领域。是材料保护专业必备的仪器。

解决了困扰大家许久的温度漂移问题,当被测物与环境温度偏差较大时,实测值与真实值差异大的难题

探头具有优良的的测值重复性。
超低功耗 正常工作电流小于3mA,可连续工作500小时以上;
突破性解决了温度变化对测 结果的影响(解决了温漂问题)快速测量: 速度快 即使在统计状态也可快速测 并适时统计,毫无延时,
采用了磁性和涡流两种测厚万法,既可测 磁性金属基体上非磁性 盖层的厚度
又可测 非磁性金属基体上非导电 盖层的厚度,
可选自己 种测头(F400 F500 F1 F1 F10 F3 N400 N1 N3) 具有两种测 方式 连续测 方式 (CONTINUE 和单次测 方式 (5INGLE
真高两种工作方式 直接方式(DIRECT)和成组方式(A-B)

设有五个统计 .平均值 (MEAN 、*大值 (MAX *小值 (MIN测试次数 (NO )、 标准偏差 (5. DEV)

可采用两种方法对仪器进行校准,并可用基本校准法对测头的系统误差进行修正

基本校;佳指示功能 友好的基本校准界面,自动提示当前校;佳的点号

具青存贮功能 可存贮768个测 值
具有数据浏览功能 可浏览所有测 数据、统计数据;


探头规格参数

测头型号
F400/F500
F1
F1/90°
F3
F10
工作原理
磁    感    应
测量范围(um)
0~400/500
0~1250
0~3000
0~10000
低限分辨力(um)
0.1
0.1
1
10
示值
误差
一点校准(um)
±(3%H+1)
±(3%H+5)
±(3%H+10)
二点校准(um) ±((1~3)%H+0.7)
±((1~3)%H+1)
±((1~3)%H+5)
±((1~3)%H+10)
小曲率半径(mm)
1
1.5
平直
5
10
小面积的直径(mm)
F3
F7
F7
F20
F40
基体临界厚度(mm)
0.2
0.5
0.5
1
2


测头型号 N400
N1
N1/90
N3
N10(定制)
工作原理
涡    流



 ( 铜上镀铬  0~40um)
测量范围(um)






0~400
0~1250

0~3000
0~10000
低限分辨力(um)
0.1
0.1
1
10
误差
一点校准(um)
±(3%H+0.7)
±(3%H+1.5)
±(3%H+1)
±(3%H+25)
二点校准(um) ±[(1~3%H+0.7) ±[(1~3)%H+1.5]
___
±((1~3)%H+25)
小曲率半径(mm)
1.5
3
平直
仅为平直
25
小面积的直径(mm)
F4
F5
F5
F7
F50
基体临界厚度(mm)
0.3
0.3
0.3
无限制
5mm铝箔


注:H——标称值

附表2                    测头选用参考表

                                  覆盖层
 基体

有机材料等非磁性覆盖层(如:漆料、涂漆、珐琅、搪瓷、
塑料和阳极化处理等)
覆盖层厚度不超过100um 覆盖层厚度超过100um

如铁、钢等磁性金属
(平面测量时)被测面积的直径大于30mm
F400型测头  0~400um
F1型测头    0~1250um
F1型测头    0~1250um
F5型测头    0~5mm
F10型测头   0~10mm
被测面积的直径
小于30mm
F400型测头  0~400um
F1型测头    0~1250um
F400型测头  0~400um
如铜  、铝 、黄铜 、锌 、 锡 等 有色金属
被测面积的直径
大于10mm
N400型测头  0~400um

N400型测头  0~400um
N10型测头   0~10mm
被测面积的直径
小于10mm
N400型测头  0~400um
N1型测头    0~1250um
N400型测头  0~400um
 测头选用参考表(续表)
                                    覆盖层

基体

非磁性的有色金属覆盖层(如:铬、锌、铝、铜、锡、银等)
覆盖层厚度不超过100um 覆盖层厚度超过100um

如 铁、钢等磁性金属
(平面测量时)被测面积的直径大于30mm F400型测头  0~400um
F400型测头  0~400um
F1型测头    0~1250um
F5型测头    0~5mm
F10型测头   0~10mm
被测面积的直径
小于30mm
F400型测头  0~400um
F1型测头    0~1250um
F400型测头  0~400µm
F1型测头    0~1250um
如铜 、铝 、黄铜 、锌 、 锡 等 有色金属
被测面积的直径
大于10mm
仅用于铜上镀铬
N400型测头  0~40um
       --------
         --------        --------



 标准配置:主机1、探头1、电池3、基体1、标准片5、原产地证书1、手提箱。
