焊接熔深显微镜

]资料
如果您对该产品感兴趣的话,可以

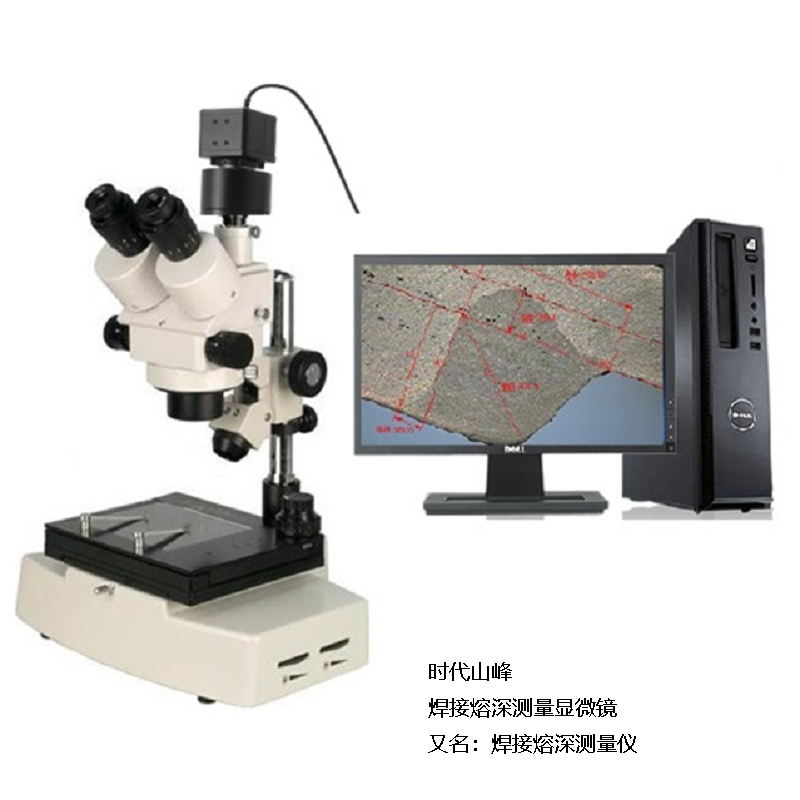

产品名称: 焊接熔深显微镜
产品型号: Fiedler 600C
产品展商: 菲德勒Fiedler
产品文档:
 国标金相分析软件介绍


简单介绍
焊接熔深测量显微镜Fiedler 600C在观察物体时能产生正立的三维空间影像。立体感较强,成像较清晰和宽阔,焊接熔深显微镜又具有长工作距离,并具有较大的视场范围和相应的放大倍数,是焊接熔深检测的普遍专用焊接熔深测量仪显微镜。随着冶金、机械、石化、电力以及原子能、航天等现代化技术的高速发展,对产品焊接的稳定性性能的要求也越来越高,而焊接的熔深是焊接机械性能的重要标志与外在表现,所以,对焊接熔深的有效检测成为检验焊接效果的重要手段。熔深立体显微镜采用国外的**技术,特别适合汽车零部件制造领域对焊接严格的要求.可以对各种焊接接头如(对接、角接、搭接和T型接等等)产生的熔深进行拍照、编辑、测量、保存、打印。

焊接熔深显微镜

的详细介绍

一、仪器用途:

焊接熔深显微镜Fiedler 600C在观察物体时能产生正立的三维空间影像。立体感较强,成像较清晰和宽阔,又具有长工作距离,并具有较大的视场范围和相应的放大倍数,是焊接熔深检测的普遍专用显微镜。

近几年来,随着冶金、机械、石化、电力以及原子能、航天等现代化技术的高速发展,对产品焊接的稳定性性能的要求也越来越高,而焊接的熔深是焊接机械性能的重要标志与外在表现,所以,对焊接熔深的有效检测成为检验焊接效果的重要手段。北京时代生山峰科技有限公司生产的熔深立体显微镜采用国外的**技术,特别适合汽车零部件制造领域对焊接严格的要求.可以对各种焊接接头如(对接、角接、搭接和T型接等等)产生的熔深进行拍照、编辑、测量、保存、打印。

二、技术规格

显微镜部分:

目镜

WF10X (Φ22mm)

物镜

变倍范围0.7X~4.5X

总放大倍数

7X~45X

目镜视场

φ57.2-φ13.3mm

双瞳距调节范围

55-75mm

工作距离

180mm

垂直有效行程

35mm<=h<215mm

底座尺寸

260X290X55mm

照明方式

上光源:12V10W带反光杯卤素灯  亮度可调

下光源:12V10W卤素灯  亮度可调

测量部分:


 此软件系统功能强大:能测量所有图片上的几何尺寸(点.线..弧以及各元素的相互关系),测量的数据可以自动地标注在图片上,并能显示比例尺,并能可以导入Excel 文档进行统计、编辑。也可以将图片和数据一起保存。所有的测量都能自动进行。

  1.软件测量精度:0.001mm

2.图形测量:点、线、矩形、圆、椭圆、圆弧、多边形。

3.图形关系测量:两点距离、点到直线距离、两线角度、两圆关系。

4.元素构造:中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦构造。

5.图形预置:点、线、矩形、圆、椭圆、圆弧。

6.图像处理:图像捕捉、图像文件打开、图像文件保存、图像打印

、系统组成


电脑型熔深显微镜(Fiedler 600C1、三目显微镜

2、适配镜

3、摄像器(500万摄像采集系统)

4、熔深测量软件

5.同轴照明器

6、二维移动工作台

7、计算机(选购)



焊接熔深参考资料:

焊接熔深的介绍

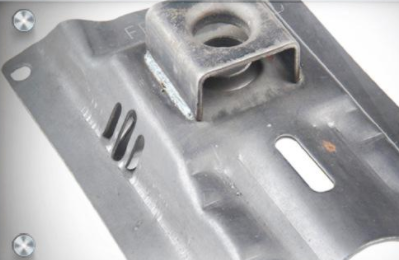

相同材料、不同材料通过焊接连接在一起的情况越来越广泛的使用于各种领域,母材和焊缝之间区域的微观组织形貌称为焊接熔深,焊接产品的综合机械性能、力学性能等、失效等和焊接熔深尺寸和质量有很大的关系。



焊接熔深行业执行标准的状况:

目前是大众汽车:VW50097金属铸件孔隙度,VW011 05-1电焊钢板焊接熔深等, 兵器工业:WJ643枪弹用覆铜钢片 特种行业:CBT 3694现场金相复型检验方法 热电行业:DLT 884火电厂金相检验与评定技术导则 燃机行业:GB3508内燃机铸造铝活塞金相检验标准等指定设备生产供应商,采用设备,检测工艺,执行标准均得到广泛认可。

焊接熔深测量的简要工艺过程:

一、取样(切割机):     采用金相试样切割机切割下包含待检测部位的试样


二、镶嵌(金相试样镶嵌机或者冷镶嵌):     对于微小试样,超薄试样等,为了保护焊接区域的稳定和可靠性,避免制样过程中造成的变形和冲击,通过镶嵌固化的方式,获得标准规格的尺寸,如Φ30x15mm,并使得后续的手持,或者自动磨抛称为可能。
镶嵌分为热镶嵌和冷镶嵌的方式:
1、热镶嵌:利用金相试样镶嵌机加热加压的方式,使得试样在树脂中固化,时间短无污染,固化强度高;
2、冷镶嵌:镶嵌粉和固化剂共同融合在模具或者夹具中,凝固后获得固化的试样,特别适合不能加热加压的材料,或者是需要控制方向,分析特定部位的试样。
三、研磨、预磨、抛光等:抛光机及磨抛机等:
研磨:表面质量特别差的,采用砂轮机,砂轮片,砂轮等进行粗处理,
预磨:采用粗细不同目数砂纸,分别进行粗磨、精磨等处理,
抛光:采用抛光织物(带胶抛光丝绒,精抛绒等)+金刚石喷雾抛光剂等进行粗抛和精抛工作,

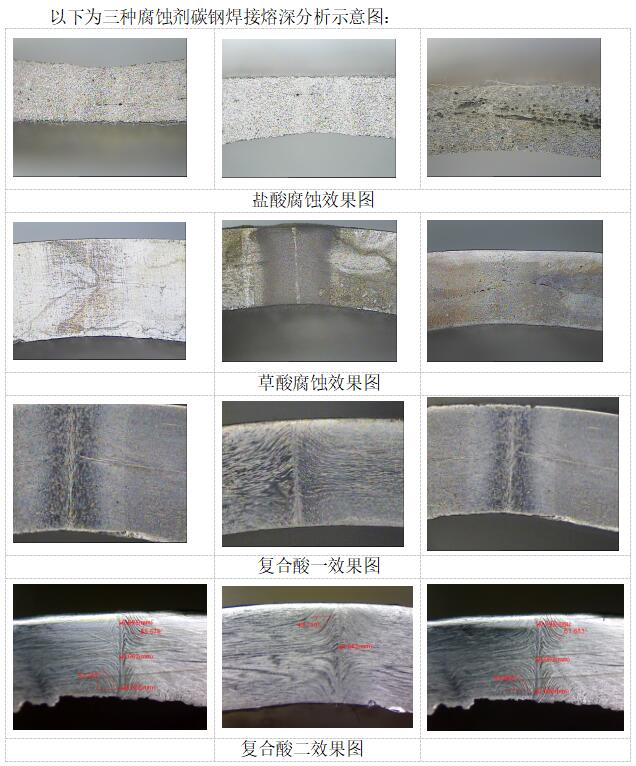

四、腐蚀:   为了焊接区域各部分有明显的显示,多数熔深要进行腐蚀处理,从而使得熔深的部位凸显出来;

五、焊接熔深显微镜的选择,观察和分析: 根据熔深区域的形貌尺寸,选择合适倍率的显微镜,进行观察,图像输出,熔深分析等,并实现熔深分析报告的输出;
