新型桔皮仪

]资料
如果您对该产品感兴趣的话,可以
产品名称: 新型桔皮仪
产品型号: Optimap3 PSD
产品展商: 其它品牌
产品文档:
 Optimap3 PSD新型桔皮仪 技术参数


简单介绍
Optimap3 新型桔皮仪是用于表面检测的独特便携式解决方案,可对所有类型的涂层或未涂层表面进行快速大面积测量和分析。强大的屏幕功能包括横截面视图,允许检测和表征常见的表面不规则性,包括缺陷和波纹。

新型桔皮仪

的详细介绍

波纹度

什么是波纹度?

波纹是由材料表面上的大结构(0.1-2mm)引起的光学效应。如果结构是均匀的,它通常被描述为桔皮 - 表面类似于子的皮。

如果效果是各向异性的,则在透过材料观察时通常可以看到可见的线条。与清晰度不同,当薄膜移动到具有直边的目标图像/物体上时,这些较大的结构会导致动态失真 - 边缘随着材料的移动而出现扭曲和波浪纹。



**的表面测量


Optimap3 是用于表面检测的独特便携式解决方案,可对所有类型的涂层或未涂层表面进行快速大面积测量和分析。

强大的屏幕功能包括横截面视图,允许检测和表征常见的表面不规则性,包括缺陷和波纹。

在质量控制中,劣质的表面评价方法仍然司空见惯。许多方法缺乏定义,耗时且主观。 现代消费者需要具有均匀且无缺陷的表面光洁度的高质量产品。

Optimap3 的使用为这些测量挑战提供了独特的解决方案,为改进生产控制提供了可量化的数据。

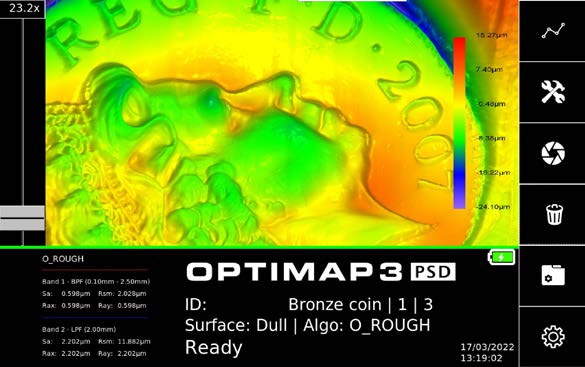

在一项快速操作中,Optimap3 以令人难以置信的细节绘制表面的形貌,显示缺陷和纹理。 映射的信息被处理成客观的表面数据,可用于有效控制产品质量。


代表性表面分析

Optimap3 客观地测量和表征表面质量的许多方面,包括纹理、波纹和局部缺陷,包括橘皮、夹杂物、凹痕和划痕。

其较大的测量区域 (65 x 54mm) 和运行速度(不到 10 秒)提供了快速测量,其结果比轮廓仪或其他光学扫描仪器的结果更具代表性,并且可以以可追溯的 SI 单位或其他行业特定单位报告。

Optimap3 的横向分辨率小于 37 微米,能够捕捉人眼看不到的表面缺陷。


特点

下一代新型 Optimap 表面分析仪器。

• 更高分辨率的全场表面映射(<0.1um Z-横向,37um X-Y 分辨率)

允许对要详细测量的表面积进行全场测量

• 具有反射图像分析的双焦点系统

自动检测表面的反射率水平并调整设置以适应

• 板面粗糙度/波纹度

结果可与轮廓测量法和其他光学测量技术相媲美

• 湿漆的非接触式测量

**可以测量湿漆橘皮形成的产品

• 与视觉外观尺度兼容

(TAMS 和 Wavescale 值)用于汽车和**应用


使用 Optimap3 的好处

• 快速、可靠和便携

• 直观的用户界面

• 灵活的屏幕视图功能

• 强大的离线分析

• 表面特征的即时 3-D 地图

• 在屏幕上可视化和分析纹理和缺陷

• 易于理解的与人类感知高度相关的参数

• 与干涉测量相关的结果


Optimap3 如何测量和分析表面?

相位测量偏转法

(PMD) 用于绘制表面地形图条纹图案显示在内部目标屏幕上。条纹图案在 X 和 Y 方向上进行动画处理(相位步进)。

Optimap3 有两种模式 - 反光和晦涩高频条纹用于测量反射表面 - 低频用于测量晦涩(dull)的表面。

PMD 是一种使用白光反射的非接触式技术条纹图案被表面反射——反射被表面纹理和缺陷扭曲。

反射图像由内部可变焦相机捕获。

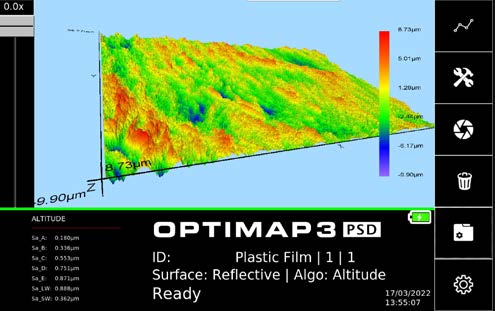

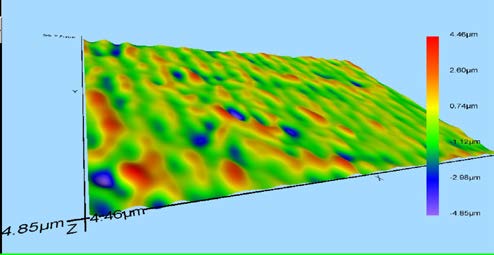

高分辨率地图显示表面纹理和缺陷

内置的 PMD 表面映射引擎结合了来自 8 个反射条纹图案的数据,以创建具有高度代表性的测量表面图。

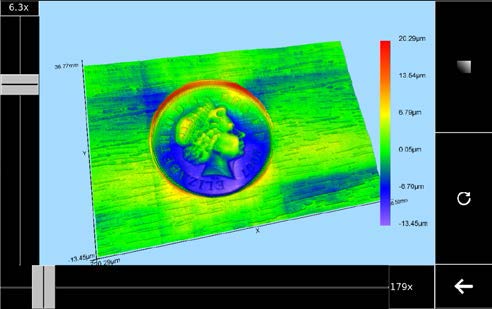

可以显示表面曲率或高度的地图。 高分辨率地图显示表面纹理和缺陷。 内置轮廓工具可用于测量表面特征的高度和大小。

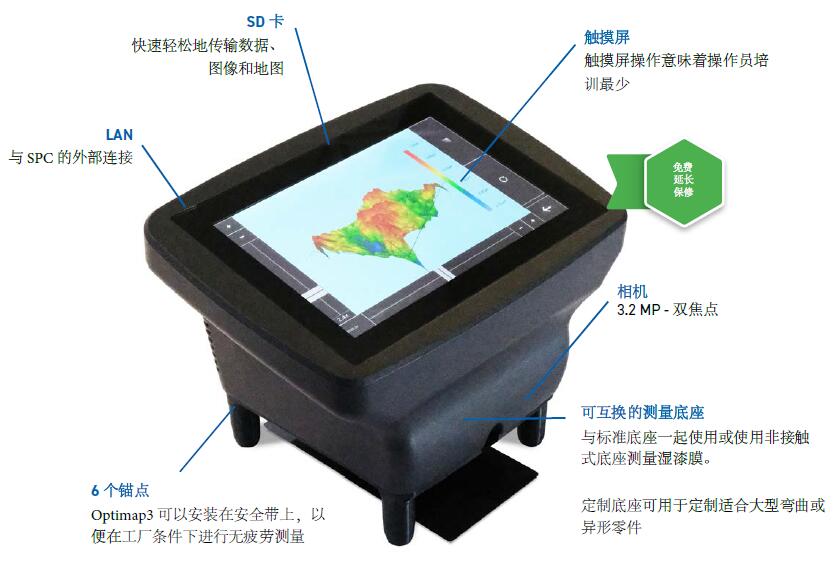

直观的用户界面

Optimap3 直观的用户界面提供测量结果的操作、设置和显示。

基于图标的触摸屏只需按下屏幕上的相关活动区域即可轻松使用。

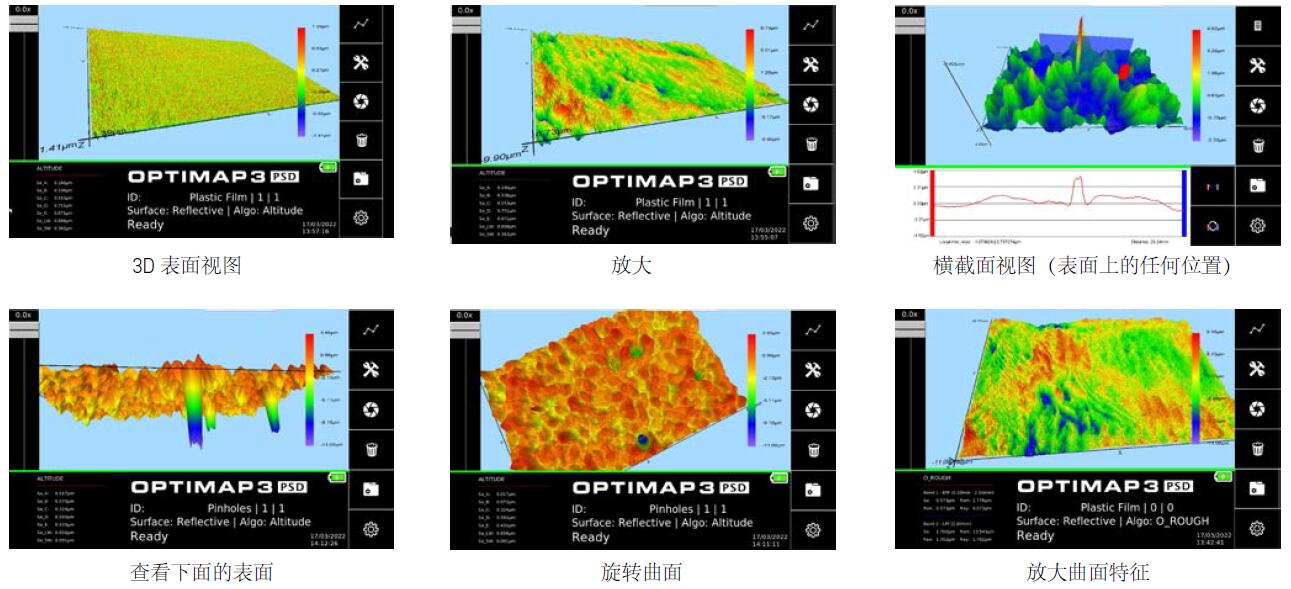

通过触摸显示图像上的相关兴趣点并查看上方显示屏中的图表,可以通过表面创建横截面。

横截面处于活动状态,可以在 X 和 Y 方向的图像上移动以查看整个表面的变化。


图像的放大率可以通过放大率滑块进行调整。

特点

Optimap3 坚固且准确,适用于实验室、工厂或现场检查。




技术参数























标准配置

• 经验证标准板

• USB 密钥

• 使用说明书

• Optimap Reader 软件

• 测量底座 x 2


Optimap Reader 软件

具有用于识别、分类和量化表面缺陷的**工具,包括:• 针孔 • 夹杂物 • 划痕
