产品名称: 全自动影像测量仪
产品型号: JYT-3020Z
产品展商: 时代山峰
产品文档: 无相关文档


简单介绍
JYT-3020Z全自动影像测量仪主要用于二维测量2D、2.5D元素测量:点、线、圆、圆弧、椭圆、距离、角度、矩形、O形环、槽型、开云线、闭云线、深度、高度、 平行度、垂直度、倾斜度、同心度、对称度,辅助三维3D元素测量:球体、圆柱体、圆锥等三维元素测量组合元素测量:两点距离、两线距离、点到线距离、点到圆距离、线到圆距离、圆心距、两线交点、组合角度、 角平分线、两线中线、三点组合圆、线圆切点

全自动影像测量仪

的详细介绍

光学检测影像测量仪是一种在传统光学仪器的基础上,结合现代***的影像处理和计算机软件技术研发而成的,集光、机、电、算于一体的高精度光学测量仪器。

主要用于二维测量,辅助三维测量。可对工件、点、线、圆、圆弧、椭圆、矩形、距离、角度等平面几何元素及圆柱、圆锥、球体、高度等部分三维几何元素进行高效、快捷、精准、批量化测量。

一、技术参数:

2.1测量范围:X*Y*Z:300*300*200mm

2.2大理石台面尺寸:460 x 360

2.3玻璃台面尺寸:329 x 329

2.4仪器重量:200KG

2.5电源:110V(AC) ~220V(AC)  50HZ   总功率50W

2.6外形:760 x 660 x 970

2.7摄像系统:彩色1/3”康斯得摄像机 变焦物镜倍率:0.7-4.5X

2.8分辨率:11.18-3.95 普密斯镜头

2.9变倍方式:手动

2.10工作距离:90 ± 2mm

2.11光源系统:节、光线细腻柔和,表面光成像明亮清晰,轮廓光采用平行光源,成像清晰、边角分明,特别对轴类、圆弧类工件测量更加精准

2.12测量精度:X、Y轴精度:≤(3+LU200)μm

2.13测量功能:

2D、2.5D元素测量:点、线、圆、圆弧、椭圆、距离、角度、矩形、O形环、槽型、开云线、闭云线、深度、高度、 平行度、垂直度、倾斜度、同心度、对称度

3D元素测量:球体、圆柱体、圆锥等三维元素测量

组合元素测量:两点距离、两线距离、点到线距离、点到圆距离、线到圆距离、圆心距、两线交点、组合角度、 角平分线、两线中线、三点组合圆、线圆切点

2.14传动结构:

X、Y轴传动部分采用进口无牙光杆,移动顺畅快捷、无间隙、跳动和回弹误差

Z轴传动采用双导轨升降台结构,确保Z轴上下调焦过程中无偏摆、跳动现象

研磨级台湾高精度丝杆,让Z轴可实现μ级的调焦

高等级的合金铜螺母极度耐磨,长久使用Z轴无掉焦现象,确保二次调焦精度

2.15数据系统:采用高分辨率光栅尺,确保三轴线性精度,X、Y、Z光学尺分辨率:0.001mm

2.16工作台:

三层工作台设计,高强度航空铝合金材料,进过特殊的处理工艺,使材料内部和表面具备了超强的硬度和稳定性

长久的自然时效过程,使工作台消除了内应力的变化,物理特性非常稳定

2.17玻璃台:采用德国进口原片玻璃,微浮法工艺制造,经过精密研磨,具有极高的平面度和透光率

2.18底座立柱:底座和立柱采用高精度天然花岗岩,00级研磨处理,物理特性稳定,无内应力变化,使三轴具有相同的温度特性和 膨胀系数,保证仪器精度的长久性,可靠性和稳定性。

机型优势:

1.摄像机-康斯得千兆网高速数字相机

千兆网数字高速传输像素数据不用搭载视频图像卡、清晰度、细腻度、抗干扰能力以及传输速度**PK需要搭载图像卡的模拟相机

2.光栅尺-贵阳新天光栅尺

国家重点发展装备制造企业制造的**光栅尺,稳定度强使用广泛性、**PK其他品牌

3.电机-精密伺服一体式电机组

精度高、适应性强、定位稳定、运行流畅、使用寿命长、**PK小众驱动电机

4.光源-可程控3环单区环形表面光源(可定制五环八区环形表面光源)

知名品牌光源充足寿命长、**PK小众品牌光源

5.软件系统-INSPEC智能测量软件支持多语言

国内知名品牌近20年市场检验功能强大操作简单抓取准确,**PK小众以及那些操作繁杂的测量软件

软件显示图样

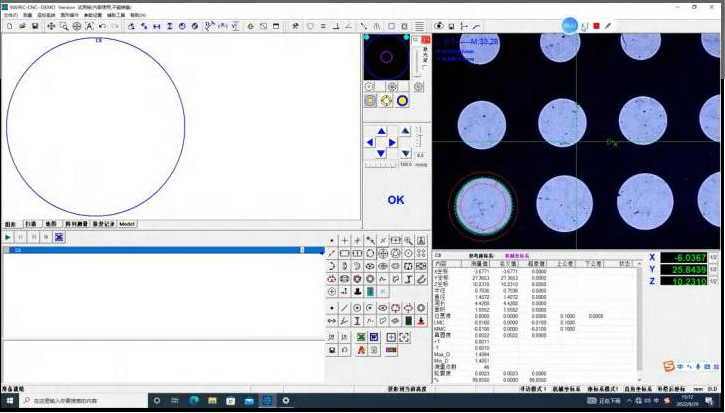

测圆:

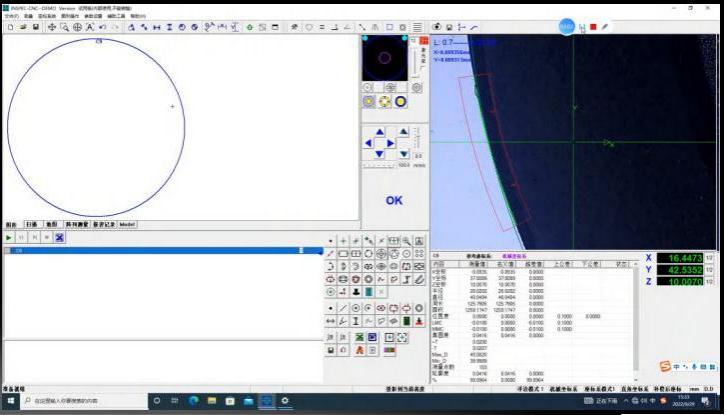

测圆弧:

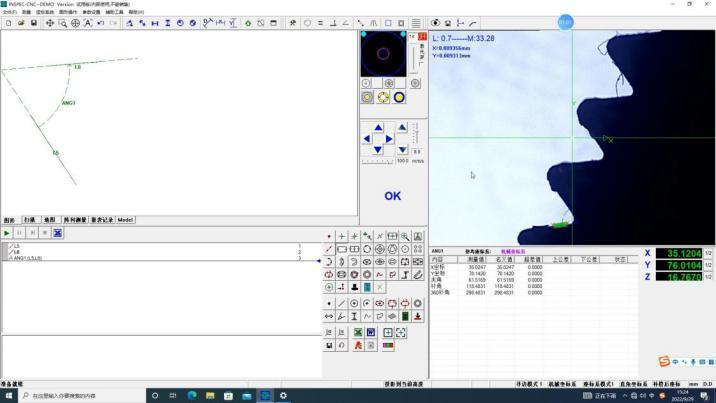

测角度

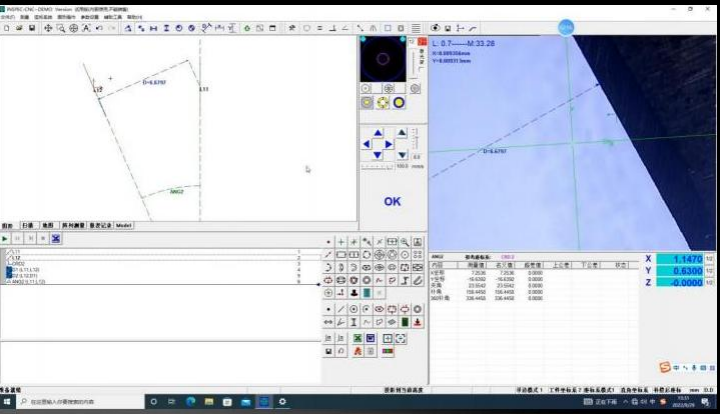

测角度和平行距

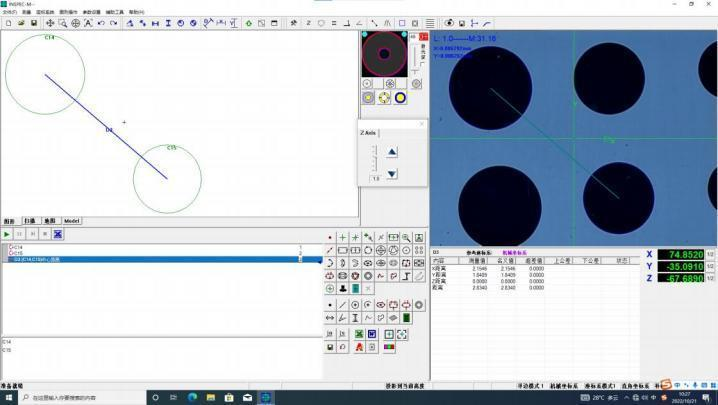

 测圆心距

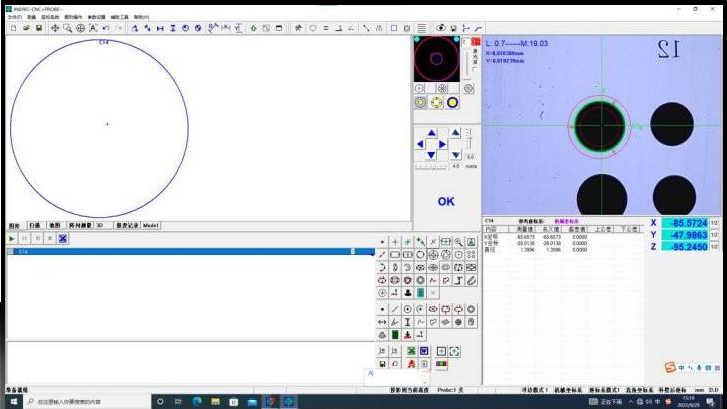

三维测高:



系列测量软件

2D测量功能

二维元素测量: 点、线、圆、圆弧、椭圆、距离、角度、 矩形、O形环、槽型、开云线、闭云线。组合元素测量: 两点距离、两线距离、点到线距离、点到圆距离、线到圆距离、圆心距、两线交点、组合角度、角平分线、两线中线、三点组合圆、线圆切点。

框选功能

在影像区拉出一个矩形框,框内所有图形和测量数据瞬间生成,测量形状单一、排列规则的工件,节省了大量测量时间。

2.5D、3D测量功能

2.5D影像测量功能: 通过两次调焦,参照对焦指示图,确定*佳的清晰位置,软件便会自动运算出两面的高度差。

3D探针测量: 通过探针进行接触式测量 ,对高度、深度、平面距、空间距、圆柱、圆锥、球体等三维尺寸进行精准测量。

数据标注功能

用户可标注直径、半径、距离、角度,影像与图形同步标注。

图纸比对功能

用户可将AUTO CAD工件档案以DXF格式输入测量软件,便可轻松实现影像与图纸的直观比对。

扫描功能

通用户只需按Enter键便可将当前的影像全方位扫描,软件会自动生成工件的轮廓扫描图。

地图功能

用户设置工件的起始范围,移动工作台采集,便可获得一张完整的图片,在地图上进行尺寸标注,保存地图,设置标注颜色。

自动捕捉功能

软件自动捕捉影像中的圆、线、弧,迅速生成图形和数据,降低人工采点的视觉误差,简单快捷,大大提升测量效率。

测量数据输出功能

Word,Excel连接功能: 测量数据以文字、报表形式输出。Auto CAD转换功能: 已测量的数据图形可实现与 AutoCAD相互转换,并生成工件图纸。SPC统计分析功能: 通过SPC把测量数据生成X-R、Xm-R控制图,计算*大、*小值、平均值,标准差,Ca、Cp等参数。

调焦指示功能

影像测量中调焦的清晰度与光源调节的明暗,往往对测量误差影响很大,仅凭人工判别、视觉差异较大,调焦指示功能可以为您提供*佳的影像判别标准。

产品配置:

序号

名称

分项名称

规格及主要技术参数

1

机械本体

主机

影像测量系统,三轴全自动控制

2

机械结构

花岗岩主体结构 ,物理性能稳定

3

光栅尺

贵阳新天光栅尺 ,分辨率1µm

4

导轨

平行精密滚珠交叉导轨

5

三轴驱动

恒控伺服电机驱动

6

摄像机

康斯得相机(可定制)

7

光学系统



镜头

普密斯手动变倍镜头(可定制)

8

放大倍率

光学放大倍率:0.7X~4.5X ; 影像放大倍率: 21~200X

9

表面光

3环单区LED冷光源 ,256级亮度可调

10

轮廓光

LED冷光源 ,256级亮度可调(可定制)

11

软件系统

INSPEC测量软件

根据型号而定

12

电脑系统

ACT420电控系统

根据型号而定

13

操作手柄

14

操作电脑

工业电脑

15

附件

出厂合格证

一份

16

软件优盘

数据备份优盘

17

保修说明书

一份
