产品名称:
德国希尔思S 530 气动系统测漏仪
产品型号:
S530
产品展商:
德国希尔思
产品文档:
简单介绍
德国希尔思S 530 气动系统测漏仪：当气体从管道或气罐里泄漏时，会产生超声波，此超声波可被S 530在数米以外检测到。S 530将这些人耳听不见的信号转换成可通过耳机容易听见的频率。且S 530的镭射光将指向数米外泄漏的精准位置。在非加压的状态下，可以使用超声波音源产生器，极小孔的细微泄漏也可被检测到。德国希尔思S 530 气动系统测漏仪
德国希尔思S 530 气动系统测漏仪
的详细介绍
德国希尔思S 530 气动系统测漏仪
压缩空气系统中的泄漏可以造成上万元的损失。所以经常进行泄漏检查是十分重要的维护措施, 相对传统的用肥皂水测漏方式, S 530泄露检测仪尽显现代精密测量仪表的优越性。
德国希尔思S 530 气动系统测漏仪_工作原理
当气体从管道或气罐里泄漏时, 会产生超声波, 此超声波可被S 530在数米以外监测到。S 530将这些人耳听不见的信号转换成可通过耳机容易听见的频率。且S 530的镭射光将指向数米外泄漏的具体位置。在非加压的状态下, 可以使用超声波音源产生器, 极小孔的细微泄也可被检测到。
德国希尔思S 530 气动系统测漏仪_产品应用
|
|
|
|
|

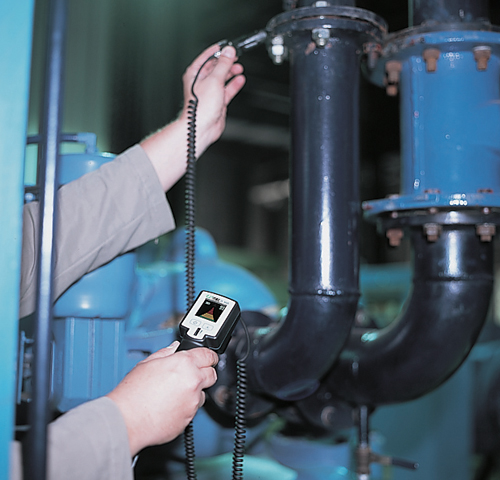

超声波传感器通过连接线检查接缝泄漏
|

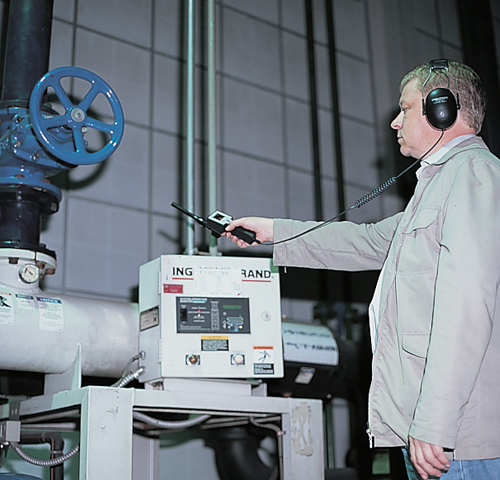

带聚焦管测漏仪远距离检测泄漏
|

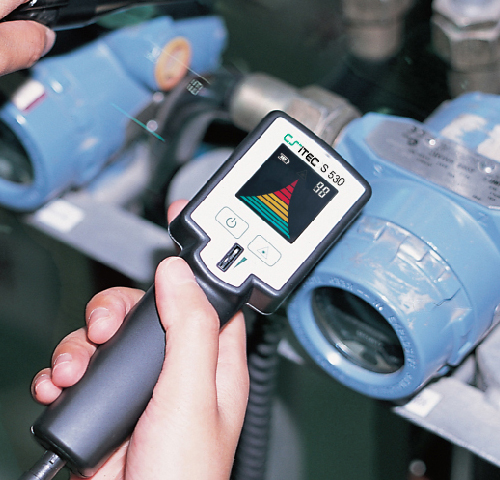

聚焦头准确寻找泄漏位置
|
德国希尔思S 530 气动系统测漏仪_产品特点
• 检查压缩气体、冷冻系统的泄漏, 适用于任何气体
• 门窗的密封性检测
• 电气故障检测：如因电线绝缘体细微破坏而引起的局部放电
德国希尔思S 530 气动系统测漏仪_技术参数
|
工作频率
|
40 kHz ±2 kHz
|
|
插头
|
1) 耳机和充电器共用的四脚连接器充电器
2) 用于传感器或传感器电缆连接的3.5mm立体声耳机插孔
|
|
显示屏
|
三色黑掩膜液晶显示屏，10级
|
|
镭射光
|
640 … 660 nm 波长
0.4…0.5mW 输出功率
|
|
电源
|
内置可充电镍氢电池
|
|
工作时间
|
不使用镭射光时，约6小时
使用镭射光时，约4小时
|
|
充电时间
|
约1.5小时
|
|
充电操作温度
|
+10 ºC to + 45 ºC(推荐)
|
|
工作温度
|
0 ºC 至 + 40 ºC
|
|
储存温度
|
-10 ºC 至 + 50 ºC
|
|
重量
|
2.5 kg (整套)
|
|
运输温度
|
-20 … +50 ºC
|
|
德国希尔思S 530 气动系统测漏仪_性能参数图表
|
|
该图表显示的是S 530在不同压力下针对不同尺寸的泄露孔能够测出泄漏的大距离（实验室环境）
|
|
压力 / 直径
|
0.1 mm
|
0.2 mm
|
0.5 mm
|
|
0.5 bar
|
2 m
|
2 m
|
10 m
|
|
5.0 bar
|
8 m
|
14 m
|
18 m
|
德国希尔思S 530 气动系统测漏仪_订货号
|
订货号
|
名 称
|
|
0601 0103
|
S 530 超声波测漏仪套装包括:
|
|
0560 0102
|
S 530 测漏仪
|
|
0605 0001
|
超声波传感器
|
|
0554 0102
|
耳机
|
|
0530 0101
|
聚焦管和聚焦头
|
|
0553 0101
|
超声波传感器连接线
|
|
0554 0001
|
充电器
|
|
0554 0101
|
专业手提箱
|
|
|
以上套装不含的其它配件:
|
|
0554 0103
|
超声波音源产生器
|
