怎么查找电缆故障点以及如何选检测设备

电缆故障测试

技术方案

前言:

测故障的流程

1、先测耐压(可做可不做),

2、测电缆的阻值(用兆欧表或者万用表),

3、TDR501A电缆故障测试仪粗测故障点位置:60Km内的距离上定位故障点在20m内的范围。

4、埋地类管线:用RD507管线定位仪(路径仪)查找标志地埋线走向,A字架故障点定位在两腿之间(1米内)。

5、TT503D电缆故障定点仪配合 TT535-4Z高压脉冲发生器,高压源击穿凸显故障点,定位故障具体位置10cm。

一、系统用途:

准确快速检测35kV及以下电压等级电力电缆的主绝缘故障;校准电缆长度;**探测电缆埋设走向及深度。

二、系统配置:

产品名称

数量

附件组成

产品图片

备注

电缆故障测试仪

系统

1套

电缆故障测试仪TDR501A一台



粗测故障点距离,

管线定位仪

RD507一台



查找目标电缆铺设路径、识别电缆、对地低阻故障定点。

电缆故障定点仪TT503D一台



**定位故障点,声磁同步,

高压脉冲发生器TT535-4Z



4uf/35KV ,冲击放电,冲击故障点,自动放电.凸显故障点

合计(人民币)

柒万玖仟伍佰元整

79500

三、系统主要技术参数:

1) 工业计算机控制,触摸式操作方式,抗干扰能力强;

2)系统功能:故障距离测量、故障点定位、传播速度测试、电缆路径查找、埋设深度探测;

3)测试方式:低压脉冲、闪络法、音频法、声磁同步法、谷值法、峰值法、电磁感应法等;

4)测试范围:测试距离:60km,探测深度:5m;

5)测量精度:粗测误差:±10m(**值)或1%(相对值),精测误差:±0.2m(定点、路径、深度);

6)采样频率:100MHz,*小分辨率0.5m(100m/us)

7)采样方式:全自动连续采样,决不漏掉任何一次放电波形

8)低压脉冲:宽度:0.1uS和2uS   幅度:100Vpp

9)输出功率:路径功率:100W、冲击功率:0~400W

10)冲击高压:0~40kV

11)短路电流:0~100mA

12)烧穿功率:0~4800J



四、系统组成部件技术说明

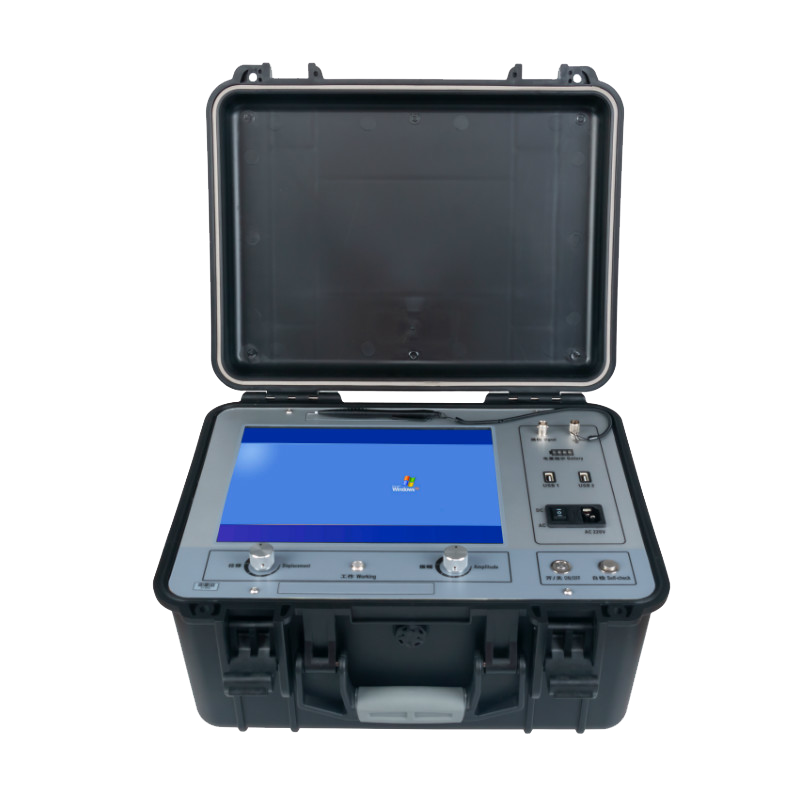

1、电缆故障测试TDR501A 粗略预测

主要功能:

Windows操作系统、触摸式操作方式;

具有测距、测速、电缆管理等功能;

100MHz采样频率,*小分辨率0.5m(100m/us)

全自动连续采样,决不漏掉任何一次放电波形;

测试方法:TDR闪络法、低压脉冲法

主要技术指标:

脉冲幅度:100Vpp

脉冲宽度:0.1uS和2uS

测量距离:*大距离:60km 起测距离15m (TDR原理0-15米是盲区)

测量误差:粗测**误差:±10m  粗测相对误差:±1%

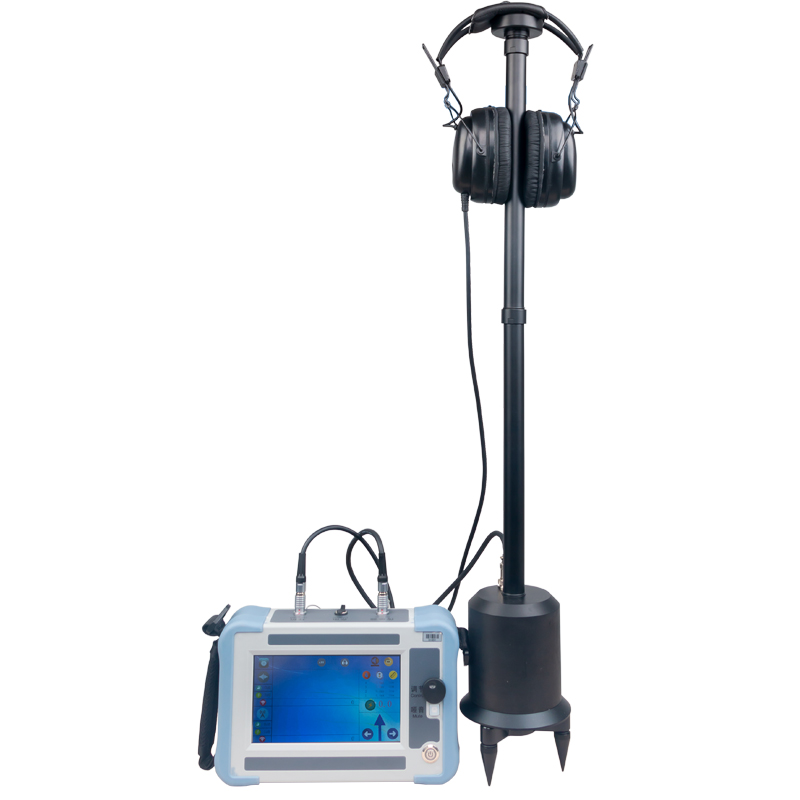

2、电缆故障定TT503D **测量,定点10cm内

用途

 电缆故障定点仪是利用声磁同步法确定电缆故障点位置。借助于冲击放电发生器产生电子闪络,经相应探头拾取并放大,由听觉和视觉判断,来确定故障点的**位置,完成电缆故障点粗测范围内的**定位的设备,集声磁时差定位技术、降噪技术、路径辅助测试等技术于一体,提供多种测试模式和丰富多样的提示信息,高效、精准的完成电缆故障定位。

本定点仪适用不同截面、不同介质的各种材料的电力电缆、高频同轴电缆、路灯电缆、地埋电线的低阻、短路、开路断线故障,以及高阻泄漏和高阻闪络性故障。技术参数符合《GB/T 18268.1工业场所用试验设备的抗干扰度要求》。

符合《DL∕T 849.2-2019 电力设备专用测试仪通用技术条件 第2部分:电缆故障定点仪》标准中对声磁定点的标准要求。

产品特点

1)采用声磁同步定位技术,自动计算声磁时间差,降低对声音监测的依赖。(2)背景降噪技术,有效滤除环境干扰噪声,凸显故障位置放电声音。

3)结合传统声测法和**的声磁法,操作者根据使用习惯自由选择。

4)声信号和磁信号的增益值和触发值手动调节,更加方便定点。

5)具备路径辅助指示功能,避免定点时偏移路径。

6)参数可调,选择合适的滤波器参数,抑制环境噪音。

7)7寸触摸高亮LCD,确保阳光下可视。

8)内置大容量锂离子电池供电,配快速充电器。

9)小巧便携,重量轻。

技术参数

1)声磁同步定点功能

 1)声音通道

a) 带宽

全通:100Hz~1500Hz。

低通:100Hz~400Hz。

高通:150Hz~1500Hz。

带通:200Hz~600Hz。

b) 信号增益:0档-7档可调。

c) 定点精度:0.1m。

  2)磁场通道:0档-7档可调。

2)声磁同步背景降噪模式(BNR)。

3)声音信号强度条形图指示,声音触发门限0~100档)可调。

4)电磁信号强度条形图指示,磁场触发门限0~100档)可调,具备磁场触发提示功能。

5)声磁时差法定位模式:波形显示,声磁时差显示。

6)路径辅助测试:可通过图标     在电缆的左右来指示路径方向。

7)电源:

a) 电池:内置锂离子电池组,电压8.4V,容量4.4Ah

b) 使用时间:连续使用时间>8小时;

c) 充电器:输入AC220V±10%,50Hz;标称输出8.4V, 1A

d) 充电时间:<6小时。

8)显示方式:7寸彩色液晶,1024*600分辨率,带触摸功能。

9)体积:主机250mm×160mm×160mm。

10)质量:主机0.6kg;传感器1.4kg。

11)使用环境温度:-25℃-40℃,湿度5-90%RH,海拔<4500m。

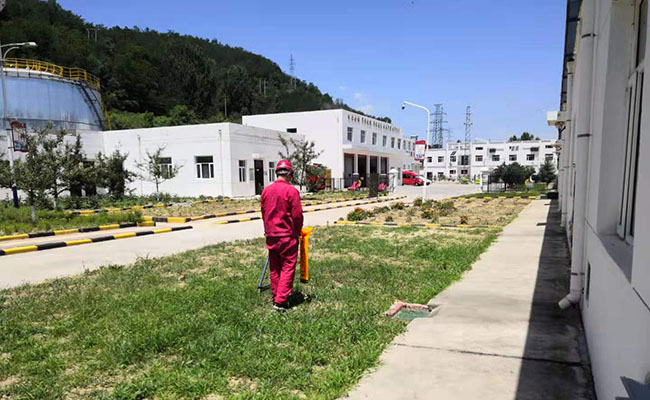

3、管线定位仪RD507定位管道线缆走向,故障点

用途

管线定位仪是利用电磁感应的原理来探测地下电缆的**走向、深度以及定位电缆的开路、短路及外皮故障点。既可用于查找电缆(RD507X带电或RD507不带电)路径,又可用于寻找直埋电缆故障。

主要组成

管线定位仪主要由接收机和发射机组成(发射钳、接收钳、A字架为选配)

指标参数

1、接收机

工作频率:低频、中频,高频,射频  50HZ

天线模式:波谷法(竖直线圈)、波峰法(水平线圈)

声音指示:随信号强度变化的调频音调

电流指示:显示被测电缆的有效电流值(单位:mA)

工作温度:-10°C——+55°C

电池型号:可充电电池

电量指示:图形显示

电池寿命:连续工作>8小时:间断工作 >16小时

尺寸大小:70×20×11CM

   量:3公斤(带电池)

信号强度表示:梯形图、数字量程0——999

增益控制:手动调节   动态范围为100db

探测深度:*大探测不小于10米

*大探测距离:直连法时绝缘良好的电缆*大可达15KM

深度测量:按深度键  三位数字显示,*大可测深达2.5米

  *:低频:±(1—5)%≤2.5米  射频:±(5—12)%≤2.5米

*取决于现场环境、非同心线的形状、邻近管线的数目以及土壤的返回电流

2、发射机

工作频率:低频、中频,高频,射频

工作模式:直连法、耦合法、感应法

匹配负载:5欧姆—3000欧姆

阻抗显示:五位数字

过热过流:自动保护

功率输出:低挡、中档、高挡

电池类型:8节一号碱性电池

电池寿命:连续工作4小时至8小时取决于使用时的频率、输出功率

          间断工作6小时至10小时取决于使用时的频率、输出功率

工作温度:-10°C—55°C

尺寸大小:16×16×39CM

   量:4公斤(含电池)

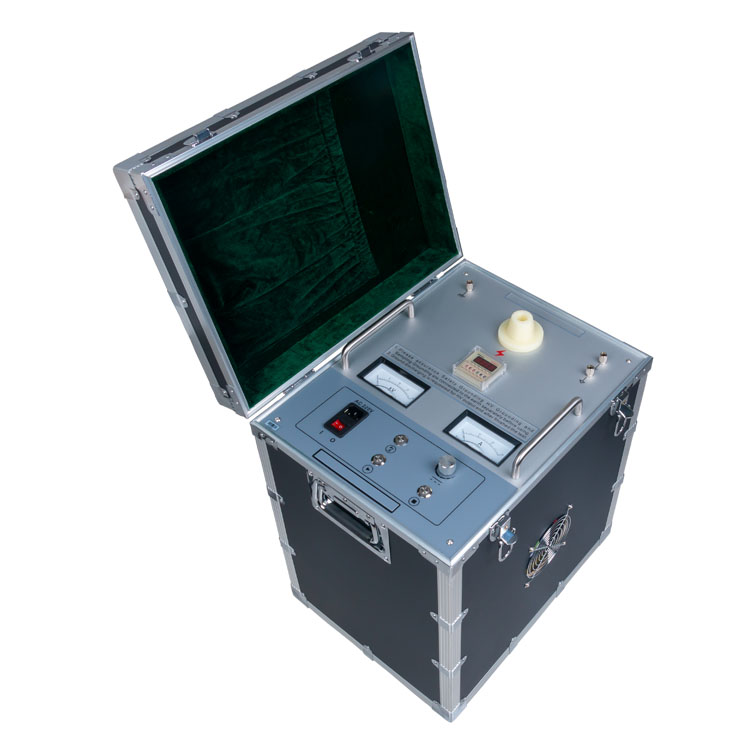

4、高压脉冲发生器TT535-4Z(通过电压变换,凸显线缆故障点)

高压一体化完全满足DL/T846-2004《高电压测试设备通用技术条件》和DL/T474-2006《现场绝缘试验实施导则》。主要用于35kV及以下电压等级电缆故障测试时冲击放电;也可用于其它电气设备的直流耐压试验。

本装置集直流高压源、储能电容器、放电球间隙等于一体,该设备完全替代传统上百公斤重的试验变压器、操作箱和脉冲储能电容(一般5kVA的一套变压器60多公斤,控制箱30多公斤,脉冲储能电容20多公斤)。

本电源采用高精度、高稳定度的专用高压电子元器件和高频高压技术,使其整机结构简单,重量超轻。为了保留人们原来使用变压器和操作箱产生直流高压的习惯,本脉冲发生器采用人性化设计操作方式,**可靠。真正做到冲击打不坏的效果,高压对地短路也可正常工作。是目前国内重量*轻、操作*为人性化的便携式直流冲击高压设备。是我们电力电缆故障检测梦寐以求的理想产品。

二、主要性能特点:

  ★ 具有过流、过压、过热自动保护功能;

  ★ 高压脉冲输出均匀、可控;

  ★ 超强的短路保护功能,可以使高压输出直接对地短路工作;

  ★ 具有电流、电压双1.5级指针表显示,直观明朗,冲击放电过程一目

了然;

  ★ 具有零位启动保护,及电位器归零输出功能,**可靠;

  ★ 独特高压测量设计,在停止状态下,电压表可以实时指示电容电压;

三、主要技术指标:

★ 冲击高压:0~35kV可选

  ★ 高压分压:电压精度1.5级

  ★ 内置电容:2/4μF

  ★ 放电功率:1225/2450J

  ★ 冲击时间:1~10秒

  ★ 冲击功率:400W可定做

  ★ 过温保护:85℃

  ★ 体    积:420L×325W×480H

  ★ 重    量:不大于30/35kg(2uF/4uF)

  ★ 工作电源:AC 220V±10% 50Hz±2Hz

  ★ 环境温度:-20~+50℃
