概述： 超声波泄漏检测仪的技术应用非常普遍，超声波泄漏检测仪又叫超声波测漏仪，气动系统测漏仪,超声波检漏仪,放电检测仪，目前发展成为**的可视化超声成像仪---可以屏幕想想生动的显示画面泄露的准确位。它使用独特外差法（Heterodyning）将这些讯号转换为音频信号，让使用者透过耳机来听到这些声音，并于显示上看到强度指示。外差法原理就像是收音机，可将信号准确地转换成声音，让人们容易地辨认及了解。使用超声波技术的优点就是容易理解、方便，超声波是一高频短波信号，此声波是不被人耳所直接听见的，当我们透过超声波全功能侦测器可完全侦测到这些声音。
原理：当气体从管道或气罐里泄漏时,当电压不稳产生放电时，当轴承滚珠破碎运动摩擦时，会产生超声波, 此超声波可被超声探测器在数米以外监测到，将这些人耳听不见的信号转换成可通过耳机容易听见的频率。且通过屏幕将指向数米外泄漏的明确位置。气体在泄漏时，轴承摩擦时，电路放电时......在泄漏点因涡流会产生声波/超声波能量，这些能量通过空气传递至声学成像仪的声压传感器阵列，在显示屏上以可见光图像为底、声波/超声波能量按照调色板颜色显示的画面，从图像上即可快速对泄漏点进行准确定位。在管道容器密闭检测中非加压的状态下, 可以使用超声波音源产生器, 极小孔的细微泄漏也可被检测到。
其特性有以下优点：1. 超声波具有方向性。2. 超声波很容易作阻隔或遮蔽。3. 超声波仪器能使用于噪音环境。4. 超声波的变化可预知潜在的问题。5. 超声波仪器操作容易。
应用于： 轴承检查和润滑失效的监测/机械故障诊断/凝气阀检查/压力和真空检漏/泄漏放大液应用/电气局部或电弧放电检查/热交换器、锅炉和冷凝器/超声波发声测试/飞机、舰船、汽车、容器设备密封性检查。
超声波全功能检测仪应用十分广泛，主要应用于石化工业、电力工业、航空造船业、造纸业、纺织业、冶金工业等。
应用案例：
1、早起的超声波泄露检测通常用数字或者波形显示，有没有泄露。具体泄露在哪里，需要近距离沿着管线排查。效率比较低.
检测设备成本较低9000-12000元之间。
|

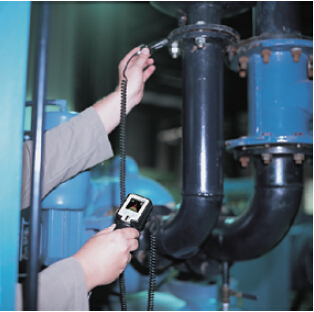

超声波传感器通过连接线检查接缝泄漏
.jpg)
带聚焦管测漏仪远距离检测泄漏
.jpg)

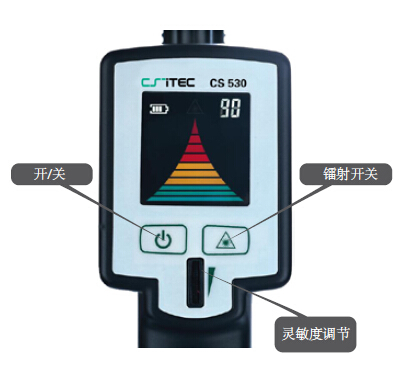

S 530 超声波测漏仪
.jpg)
套装内容
.jpg)
|
产品应用
• 检查压缩气体、冷冻系统的泄漏, 适用于任何气体
• 门窗的密封性检测
• 电气故障检测：如因电线绝缘体细微破坏而引起的局部放电
聚焦头准确寻找泄漏位置
.jpg)
节约成本
压缩空气是昂贵的能源。仅在德国, 60,000个气动系统每年消耗电
能14,000,000,000kWh。其中约15%-20%可被节省(PeterRadgen,
Frauenhofer Institue,Karlsruhe)。很大一部分的浪费是由于压缩空
气中的泄漏所造成的。压缩空气未经使用就白白地“流失”了。
在0.6MPa下计算损失：
1毫米小孔的泄漏=2700元/年
.jpg)
订货号 名 称

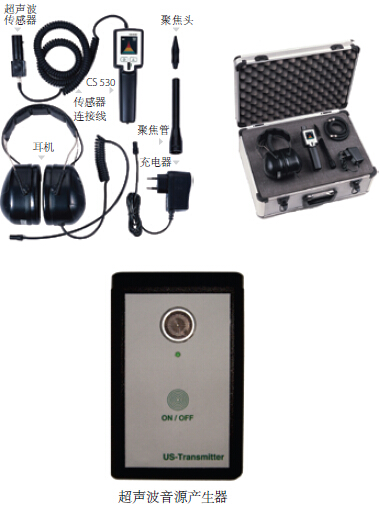

0601 0103 S 530 超声波测漏仪套装包括:
0560 0102 S 530 测漏仪
0605 0001 超声波传感器
0554 0102 耳机
0530 0101 聚焦管和聚焦头
0553 0101 超声波传感器连接线
0554 0001 充电器
0554 0101 专业手提箱
以上套装不含的其它配件:
0554 0103 超声波音源产生器
德国希尔思S530(原LD300) 超声波测漏仪
德国希尔思S530(原LD300) 超声波测漏仪
|
2、超声波泄露检测随着技术的发展，出现了超声成像技术，可以直观的显现准确的泄露源所处的点位，是查找变得更加高效。
设备检测成本在十几万。

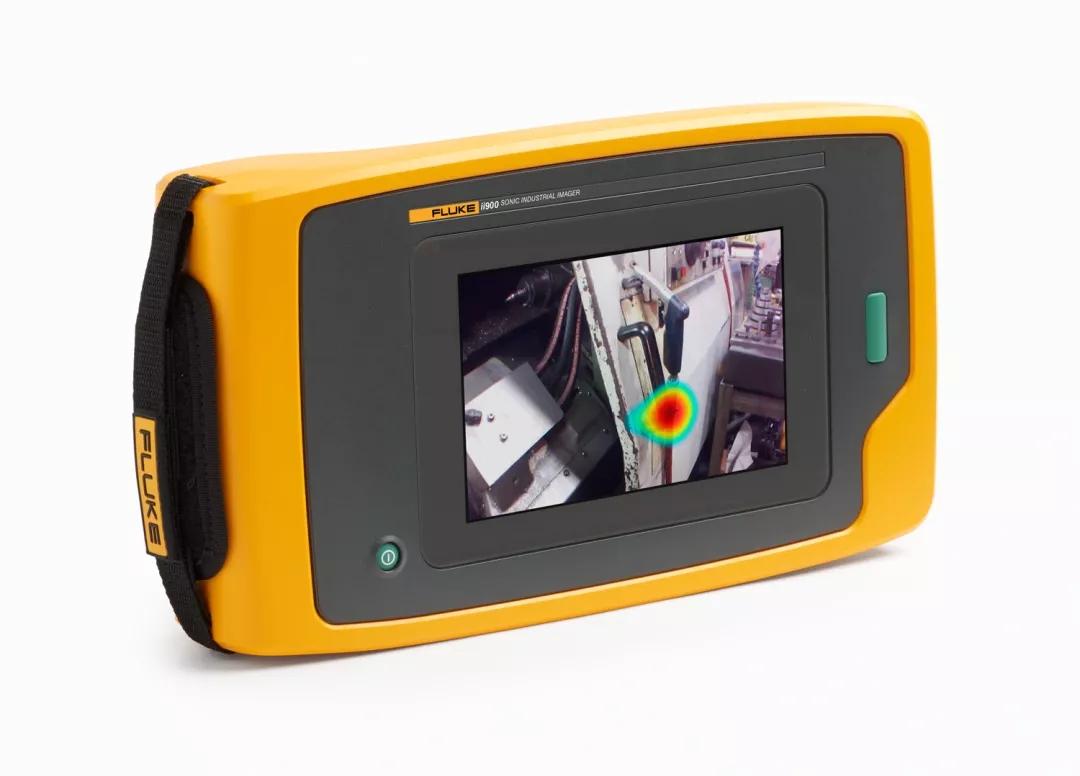

超声波泄漏成像仪应用：
在工业区域，例如：阀门、法兰或者密封不佳的部位发生压缩气体泄漏，如天然气泄漏，极有可能会引起爆炸，对工作人员生命造成危害，对工业设备造成破坏，并且严重影响工业生产。相对更加危险的化工厂受到波及，还可能导致化工原料的泄漏，带来更大的威胁。
传统的方法是否有效？
传统的检测方法，一般使用肥皂水或者超声波检漏仪。
肥皂水：天然气管线长，运输车辆又很多，所以肥皂水无法对绝大部分的管线和设备进行有效检测。
超声波检漏仪：用听声音或者看分贝值的方式进行检测，只能对少量可疑点进行泄露确认，也无法进行快速排查。
应用案例:某天然气加气站，加气设备和车辆各有一处泄露。使用传统的检测方法已经无法快速有效地找到气体泄露位置。为此，摒弃传统方法，工作人员采用 声学成像仪对加气设备和运输车辆进行了检测。

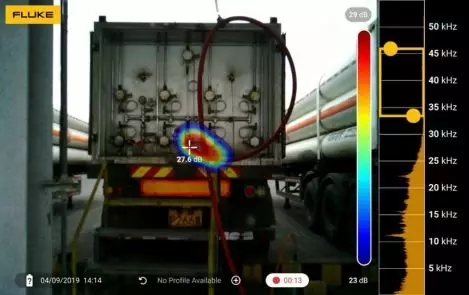

通过触摸屏快速调整声学成像仪频段，二氧化碳气体泄漏的频段通常在20kHz以上，该现场的频段设置为30kHz-45kHz（黄色框），使用超声学成像仪，可以清晰地反映出泄漏点的位置。
重要的是，超声波泄漏成像仪可以有效屏蔽现场的噪声。即使现场有很多噪声，声学泄漏成像仪也不会受到干扰。 声学泄漏成像仪可以设置频段，泄漏点的频率一般在20kHz以上，处于超声波范围；而噪声小于20kHz，可准确设置泄露的频段，现场噪声互不干扰。
除此之外，超声泄漏成像仪不仅可以成功检测天然气泄露，对于其他气体的泄漏，也能够快速发现、高效检测，在各大行业中被广泛应用。
超声泄漏成像仪是如何实现这一功能的？
气体在泄漏时，轴承摩擦时，电路放电时......在泄漏点因涡流会产生声波/超声波能量，这些能量通过空气传递至声学成像仪的声压传感器阵列，在显示屏上以可见光图像为底、声波/超声波能量按照调色板颜色显示的画面，从图像上即可快速对泄漏点进行排查，并可将泄漏点以JPEG照片或者MP4视频格式进行保存。

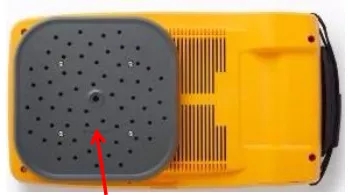

64个MEMS数字麦克风的声压传感器阵列
在可见光中准确定位泄漏点
使用 声学泄漏成像仪检测轻而易举找到泄露点，隐患即刻消除！
在天然气行业，现如今天然气应用广泛，但是它的应用环境和场景也复杂而多样。尤其对于工业领域，天然气的使用也势必伴随着一定的隐患和危险。使用一台能高效检测天然气泄露的检测工具，是对企业生产发展的重要保障，也是对工作人员的高度负责。在上述案例中，能很好解决这个问题的工具就是 —— 超声泄漏成像仪，它秉持“耳听为虚、眼见为实”的理念应运而生。
泄漏成像仪的几个常见问题？
-
能不能在显示屏上看到多个泄漏点？
多个泄漏点可在屏幕显示。
压力／真空泄漏
当任何气体(空气、氧气、氮气……等)通过一泄漏孔隙，均会产生具有可探测高频成份的扰流，以S530超声波检测仪来扫描附近区域，经由耳机可听到泄漏的急流声或是指示。检测仪愈靠近泄漏点，则急流声会愈大，指示读 值会更高。当然，环境噪音是个问题，但使用橡皮聚音探头可缩小探测仪的接收区域。以阻隔杂讯噪音波的干扰， 超声波检测仪的频率调整功能可降低背景噪音干扰，让没经验的使用者也可容易地操作来检测泄漏。
应用：瓦斯、天然气管路／筒槽、实验室／医院手术室、空调、气压管路、供气／氮气系统、油罐车及其它任何
气体管路／舱室／筒槽之泄漏点的找出热交换器、锅炉及冷凝器泄漏
真空或压力泄漏可用S530超声波检测仪 检测出，配件、阀、联结轴都可作泄漏扫描。超声波的高频、短波特性，让使用者在高噪音环境下，也能定位出泄漏位置。冷凝管及热交换管可通过下列三种方法：真空、压力、超声波音响作泄漏测试。
应用：石化工厂、重工业、电厂、实验室、工厂的热交换器、锅炉及冷凝器的泄漏点寻找。
阀类泄漏
在线阀发生诸如泄漏或阻塞问题时可准确地作检测，有泄漏的阀，介质从高压侧经泄漏点至低压侧流动时会产生扰流，而良好的阀则相对较安静，由于超声波检测仪检测仪有宽广灵敏度及超声波频率选择范围，即使在噪音环境下，各种型式的阀都能准确地测试出泄漏问题。
轴承监测
超声波检测仪 可检测轴承故障的初阶段，NASA（美国航空航天局）研究中心已经证实超声波轴承监测比使用传统温度及振动测试法，能更早定位出潜在轴承故障问题。以LD300超声波检测仪 为例，使用者可听到声音品质及观察表头读值大小。因此提 供趋势监测、维护及确认潜在轴承问题，而频宽调整功能使得更容易将某一轴承作隔离分析。
弧光或部分放电
(电晕)会从绝缘劣化位置产生超声波信号，此种放电讯号用超声波检测仪作区域扫描能快速定位出故障点。此种信号用耳机听起来就象一油炸声或嗡嗡声。将检测器愈靠近放电处，就会得到愈强的信号。适用于电力开关、变压器、继电器、断路器、汇流排板、绝缘装置等的预防保养维修使用。
应用：电厂、工厂变电所、高压配电箱的电弧、部分放电或漏电痕迹、检测与定位、高压铁塔、变压器、高压绝缘物检测。
电气设备检测
弧光或部分放电（电量）会从绝缘劣化位置产生超声波信号，此种放电讯号用LD300超声波检测仪 作区域扫描能快速定位出故障点。此种信号用耳机听起来就象一油炸声或嗡嗡声。将检测器愈靠近放电处，就会得到愈强的信号。适用于电力开关、变压器、继电器、汇流排版、绝缘装置等的预防保养维修使用。
应用：电厂、工厂变电所、高压配电箱的电弧、部分放电或漏电痕迹、检测与定位，高压铁塔、变压器、高压绝缘检测。
3、国产新技术的发展出现更多更优良的超声成像仪,可以检测气体泄漏，放电泄露等超声泄露。价格可以控制在几万元之内！
