产品名称: 外置探头鲜映性雾影光泽仪
产品型号: IQ Flex 20
产品展商: 其它品牌
产品文档:
 IQ Flex 20 外置探头鲜映性雾影光泽仪


简单介绍
IQ Flex 20 外置探头鲜映性雾影光泽仪可以测量20⁰的光泽,雾影,鲜映性,峰值反射率和光泽度计曲线。分体式结构结合光泽仪, 雾影仪,桔皮仪 (DOI/RIQ 数值) 的功能对工件表面进行多用途测试。采用此项技术能够更好的测量弧面、小型工件和易碎工件。

外置探头鲜映性雾影光泽仪

的详细介绍

IQ Flex 20 可量化其他光泽度仪无法测量的表面质量问题,例如桔皮和雾度。它描述了光线如何从表面反射。该技术以前仅用于平面测量,现在以专门设计可对曲面以及小型精密零件进行测量。Flex 20 的光泽度测量与现有的 Rhopoint IQ 结果完全兼容。

IQ Flex 20 能够测量光泽、雾影、鲜映性和测角光度,其可作为测量反射外观的参考仪器。结合光泽、雾度和桔皮(DOI/RIQ 值)等参数,IQ 对于控制外观光洁度至关重要。 IQ Flex 20将这项技术带入了一种专为曲面以及小型精密零件设计的新技术。

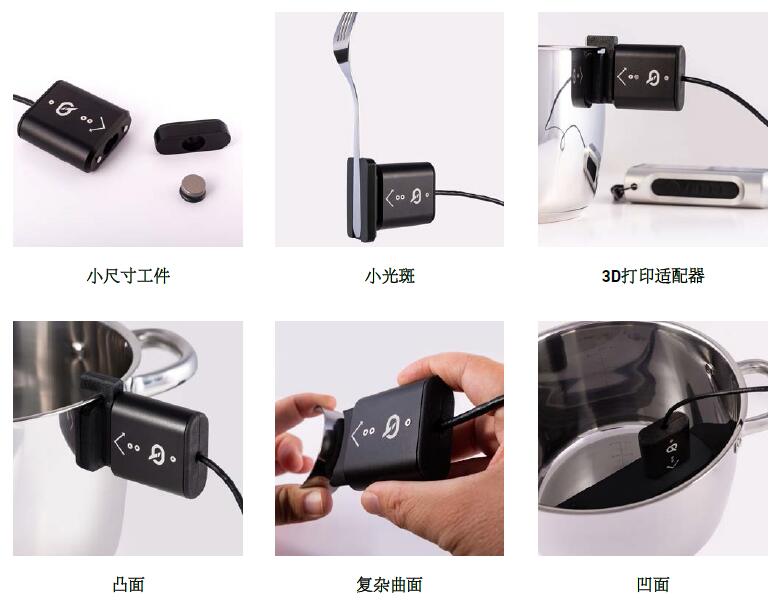

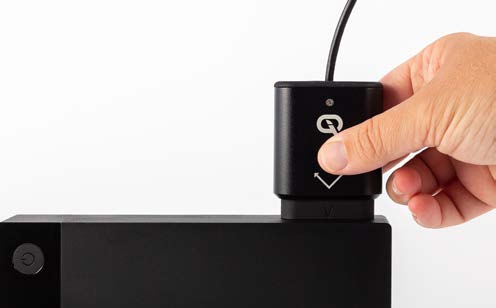

测试曲面

传统的光泽仪只适用于大型平面测试区域,因为曲面会导致误差。IQ Flex 20 的小型探头,在曲面上比传统光泽度仪更方便测量;其小巧的尺寸和形状也允许进入难以到达的区域。



测试小型零件

IQ Flex 20 可定制磁性连接的适配器。这些可以轻易的针对不同的应用进行互换。适配器的测量光斑尺寸可以减小到2mm。

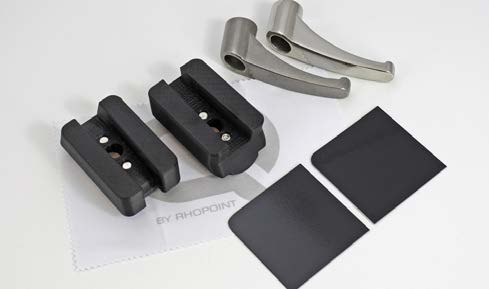

3D 打印的适配器

定制的3D打印适配器夹具,可重复在曲面上使用(定制适配器需要零件的.dxf图纸)。

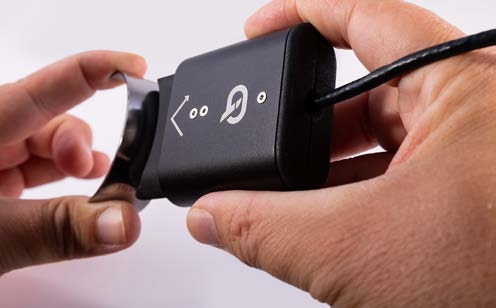

可互换的适配器

使用定制的测量适配器,可轻松定制各种应用

IQ Flex 20可以定制带有磁性连接的适配器以允许测量不规则表面。这些适配器可以很容易互换以适应不同应用。


IQ Flex 20 结构

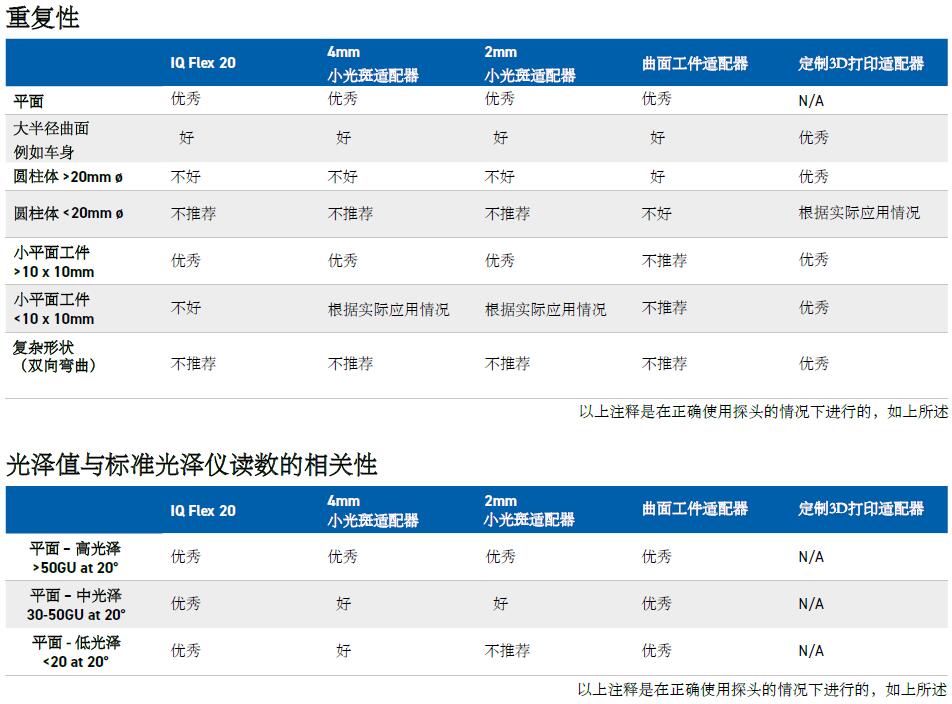

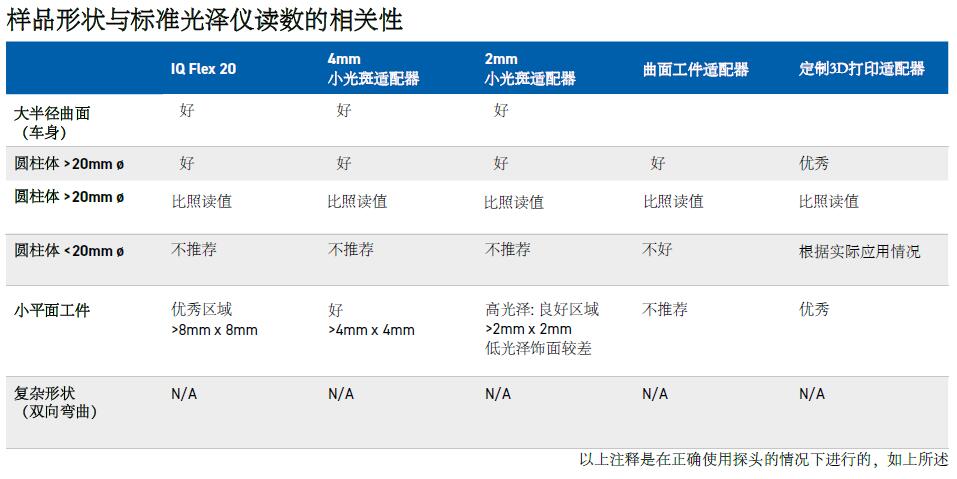

**与相对测量

样品曲率自然地将光线反射出测量传感器。可以通过使用受曲率影响较小的小测点来进行补偿。然而,在高度弯曲的表面上,读数应相对考量,即在形状类似的样品上的相同位置进行测量,因此是比较批次间一致性的理想选择。








光泽度测量

ISO2813标准建议使用 60° 和 85° 测量中低光泽工件表面。Flex 20 是否适合或测量这些表面?

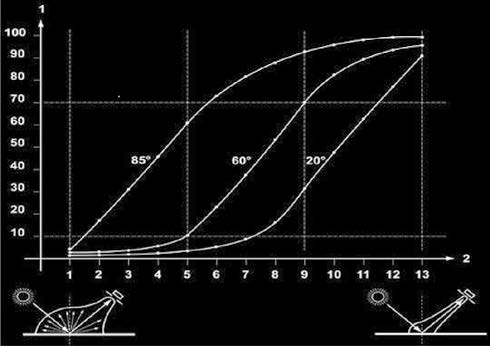

60°和85°在这些光泽度水平下提供了更高的测量分辨率(光洁度的微小可见差异=较大的光泽差异)。

虽然 20° 的测量分辨率较小,但使用 Flex 20 可以量化光泽度的明显差异。


定制适配器

定制适配器将提高不规则形状工件、曲面或小零工件测量的重复性。

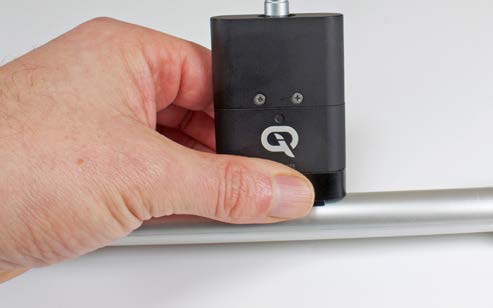

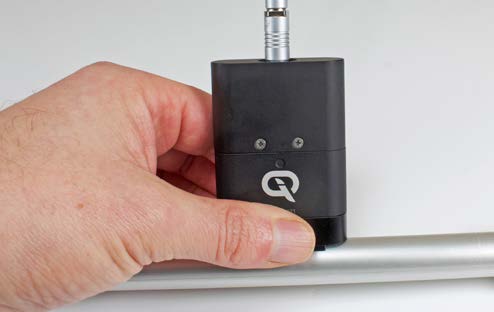

曲面工件适配器

弯曲零件适配器应用于测量所有圆柱形物体。

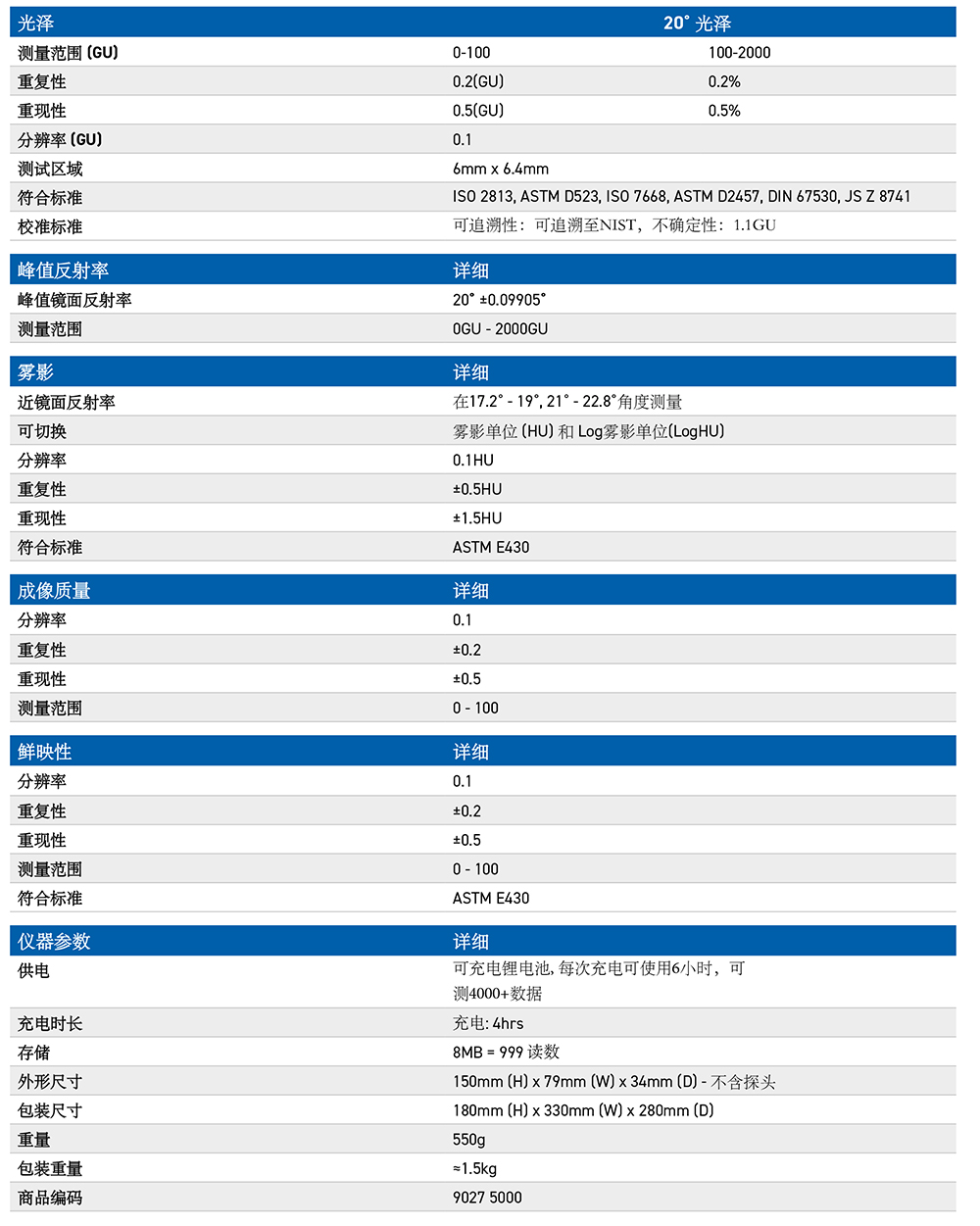

技术参数





















为什么要测量光泽度?

光泽度是物体视觉感知的一个方面,在考虑产品对消费者的心理影响时,它与颜色一样重要。

光泽被定义为“使表面具有光泽或有光泽的金属外观的表面属性。”

制造商设计的产品具有*大的吸引力:从高反射的车身面板到光滑的家用电器或亚光汽车内饰。

零件可能由不同的制造商或工厂生产,但将彼此产品相邻放置的情况下差异尤为明显。



物体表面的光泽度会受到许多因素影响,例如抛光过程中获得的光滑度、涂覆的涂层厚度和类型或基材的质量等。由于这些原因,许多制造业监控其产品的光泽度,从汽车、印刷和家具到食品、制药和消费电子产品。



如何测量光泽度?

光泽度是通过在表面上照射已知量的光并量化反射率来测量的。

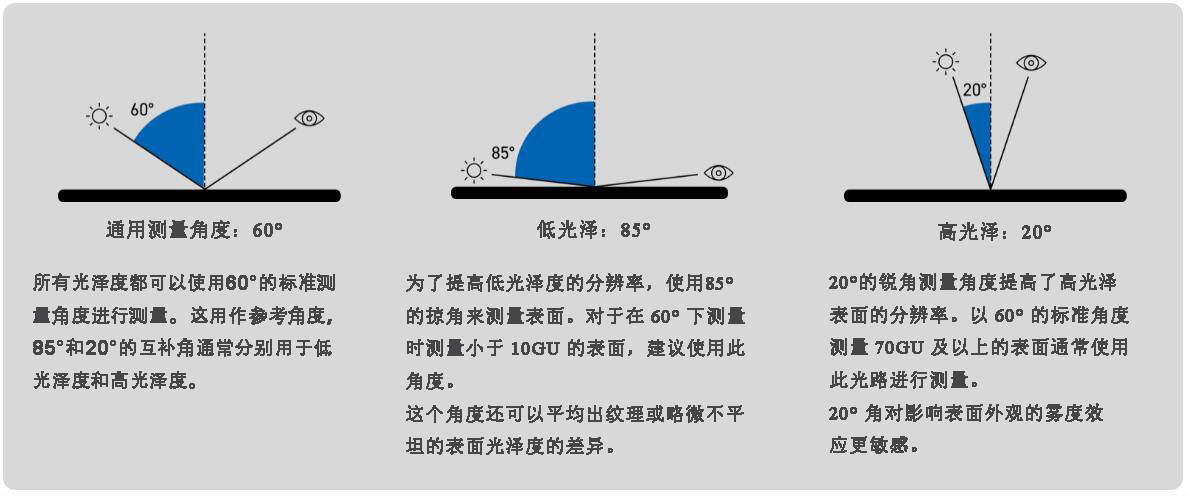

我应该为我的应用程序使用哪个角度?

ISO 2813和ASTM D523(*常用的标准)描述了测量所有表面光泽度的三个测量角度。

光泽度以光泽单位(GU)测量,可追溯到NIST(美国)持有的参考标准。
