产品名称: 透射成像外观仪
产品型号: Rhopoint ID
产品展商: 其它品牌
产品文档:
 Rhopoint ID透射成像外观仪技术资料


简单介绍
Rhopoint ID 是一款多功能测试仪,用于测量眼睛可以看到的内容。它以一种可以与现实世界条件相匹配的方法量化材料的透明质量,结果与客户的感知高度相关。ID 测量可用于量化任何透明材料的光学质量:塑料薄膜、塑料片材、液体、玻璃、PET瓶等...

透射成像外观仪

的详细介绍

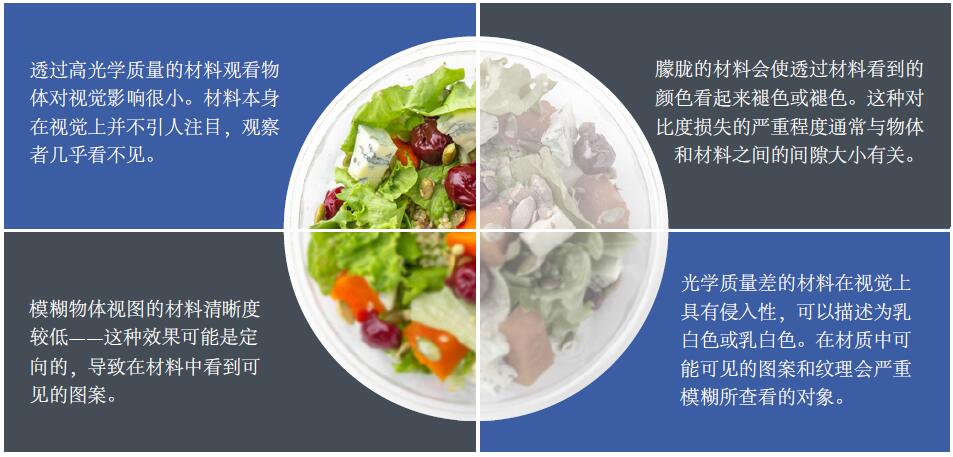

为什么要测量透明材料的外观质量?


由透明材料制成的物拼在日常生活中很常见,透明塑料用于生产包装薄膜和饮料瓶,玻璃窗和挡风玻璃由玻璃制成,手机由透明的外屏保护。

透明材料的功能通常是形成一道屏障,使受保护物体或物品以外的场景清晰可见。然而,这些材料很少是完全透明的。基材中的不均匀性、制造过程中产生的表面纹理或划痕和磨损会降低透视质量。

由于这些影响会降低材料的感知质量和功能,因此准确量化它们非常重要。**的测量提供了在制造过程中优化材料或工艺的可能。

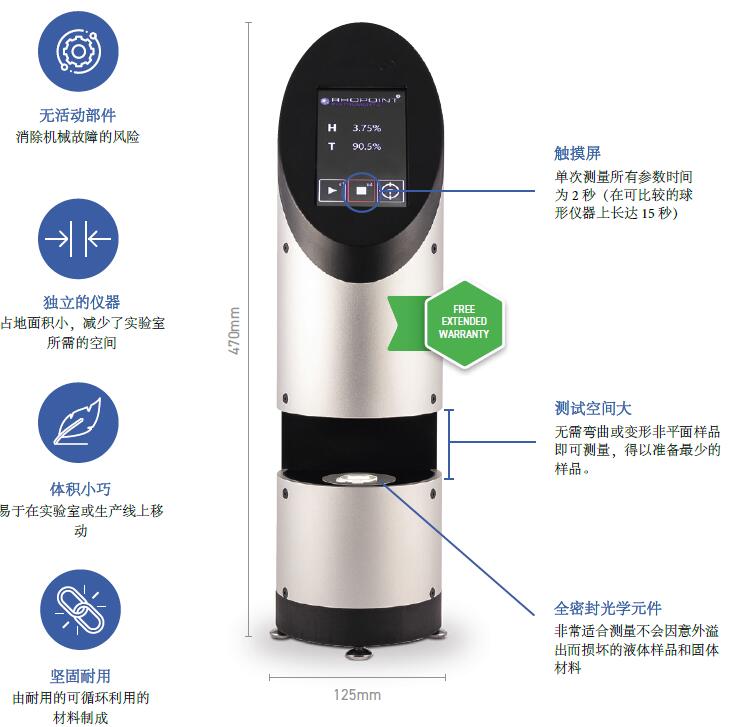

什么是 Rhopoint ID?

Rhopoint ID 是一款多功能测试仪,用于测量眼睛可以看到的内容。它以一种可以与现实世界条件相匹配的方法量化材料的透明质量,结果与客户的感知高度相关。

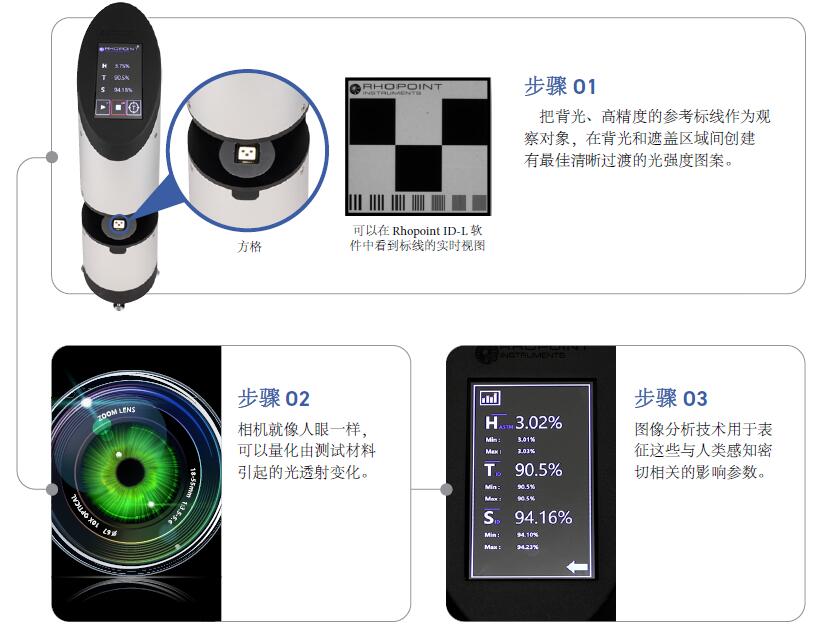

独特的 Rhopoint ID 方法在一次测量中充分表征材料的透明度。







仪器特点

The Rhopoint ID 用于快速**地测量样品的雾度、透射率和清晰度。












雾度

量化通过材料查看目标对比度的损失。

当一种材料有雾度时,它会改变材料和通过它观察到的任何物体的外观。这会导致感知质量下降。

• 透过材料观察的产品看起来毫无生气和暗淡 - 但细节仍然清晰。

• 被查看对象的颜色看起来褪色和弱化。

• 材料本身呈混浊或乳白色。

什么影响雾度?

雾度会受到树脂选择、成型工艺和表面纹理等因素的影响。雾度可能由以下原因引起:

原材料选择:例如特定工艺下熔体粘度不正确的塑料。

工艺参数:过快地冷却塑料材料会在薄膜表面或整体结构上引入细微纹理,从而降低光学质量。

机器磨损:模具磨损、冷却辊和模具滑动会导致材料出现明显的表面缺陷。

锐度

锐度量化了通过材料查看对象时感知细节的损失。锐度降低有什么影响?

当通过具有高清晰度的材料观察时,物体显得锐利而清晰。随着材质锐度的降低,物体会显得模糊不清。

各向异性锐度

仅适用于 Rhopoint ID-L 版本。

一种材料通常可以表现出定向的光学效应。这些现象通常是由塑料零件中特定的加工缺陷引起的。

由此可见,纹理是塑料薄膜的一个共同特征,会导致其透明质量显著降低。

定向效果

Rhopoint ID 是**可以使用 ID 实验室分析软件测量材料方向效应的仪器。

右图显示了不同 ID 锐度值(S)在垂直和水平方向上的视觉影响。

测量方向效应可用于**光学质量控制和调整加工参数以获得*佳透明度。

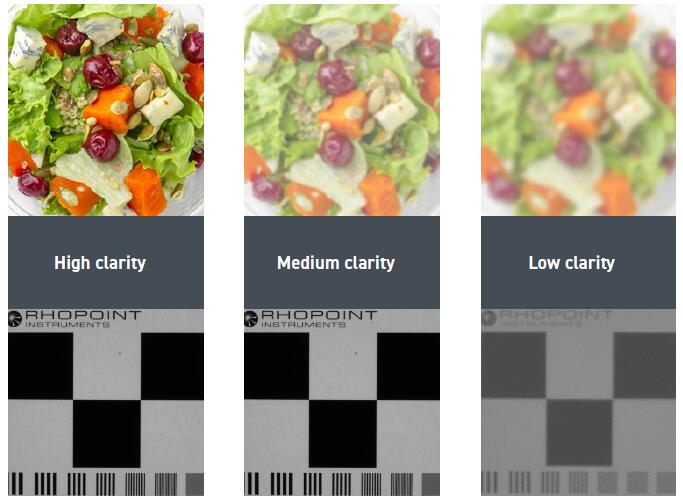

清晰度

什么是清晰度?

量化通过材料观察物体时的模糊度,结果与清晰度成正比,但测量比例被压缩,测量分辨率被降低。

清晰度是传统雾度和净度计使用的量度。使用 8 毫米适配器板测量时,Rhopoint ID 清晰度数据符合为这些仪器编写的规范。

Rhopoint ID 与用于商业塑料薄膜 (<1000μm) 的传统球形仪器之间的仪器间清晰度协议通常为 <0.4% C (SD)。

对于厚透明塑料材料 (<6mm),传统球形仪器和 Rhopoint ID 之间的仪器间清晰度协议通常为 <0.5% C (SD)。


波纹度

什么是波纹度?

波纹是由材料表面上的大结构(0.1-2mm)引起的光学效应。如果结构是均匀的,它通常被描述为橘皮 - 表面类似于橘子的皮。

如果效果是各向异性的,则在透过材料观察时通常可以看到可见的线条。与清晰度不同,当薄膜移动到具有直边的目标图像/物体上时,这些较大的结构会导致动态失真 - 边缘随着材料的移动而出现扭曲和波浪纹。

如何测量波纹度?

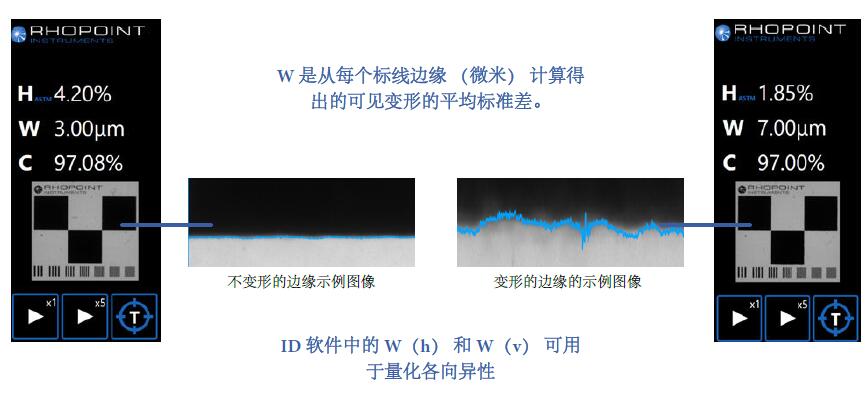

波纹度是通过测量材质下 ID 标线边缘变形得到的。W 是以 μm 为单位的边缘变形标准偏差。通过使用Rhopoint ID软件将W(平均波纹度)与WH(水平波纹度)和Wv(垂直波纹度)进行比较来评估波纹均匀性。

与距离相关的雾度

许多材料表现出透明度的变化,这取决于材料与被观察物体是直接接触,还是和它们之间由“空气间隙”隔开。

为什么距离很重要?

**匹配材料的应用可以提高质量并节省生产成本。为了匹配特定的材料应用,Rhopoint ID可以在0-40 mm内的任何距离测量ID雾度。使用ID可以获得雾度*大时的空气间隙距离(通常为<25 mm)。


雾度和距离

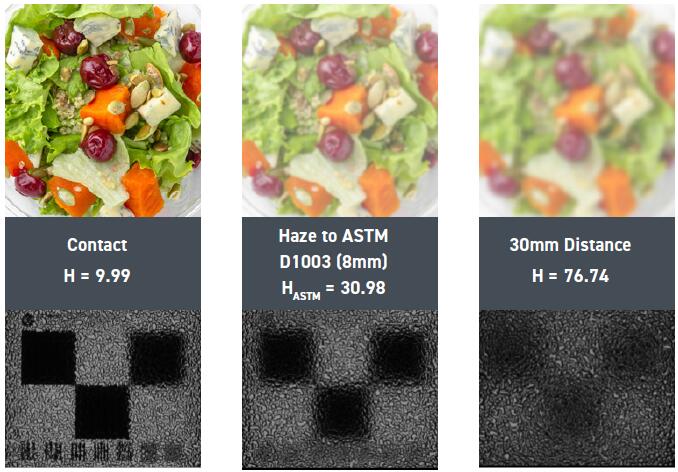

下图显示了雾度薄膜下空气间隙对图像效果的影响。


可见透射率

在考虑消费者是如何感知材料时,重要的是要考虑通过它观看的物体的亮度。

观察者的可见透射

• Rhopoint透射率(TID)量化通过材料并到达观察者相机/眼睛的光量。

• 该测量描述了所观察物体的亮度,并与人们如何感知材料的质量相关。

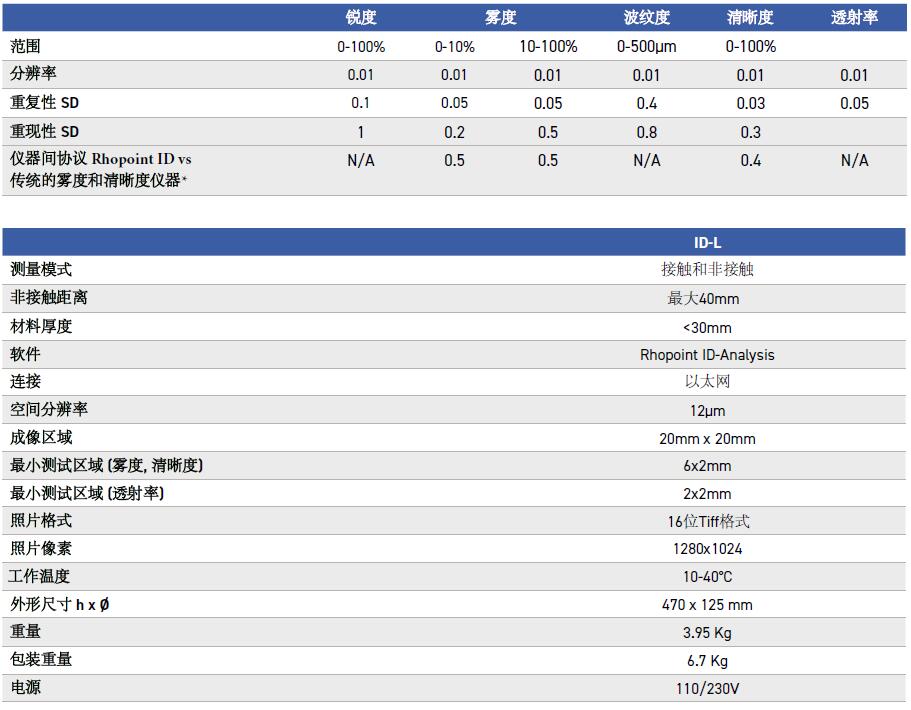

技术参数








标准配置

1 x U盘 (含软件、操作手册 ) • 1 x 标准板 • 1 x 校准证书 1 x 8mm 垫片 (ASTM) • 1 x 5mm 垫片 • 1x 网线 和 1x USB转LAN适配器
